康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 多重康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 A

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 A PID: 無 FMI: 3 指示燈: 無 SRT: 00-517	40 針 CENSE™ ECM A 接頭的觸針 01 上的傳感器電源“V 傳感器 B +5 VDC 電源”對另一個高于 5 VDC 的電壓源短路。	多個傳感器康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 156、212、694 和 2242同時出現。

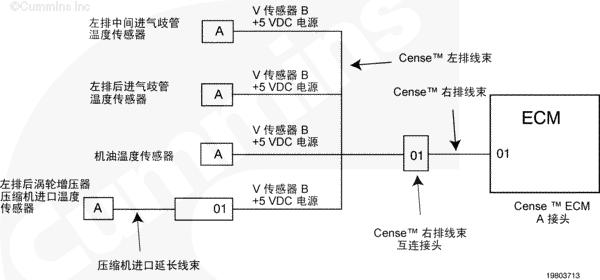

康明斯QSK78發動機V 傳感器 B +5 VDC 電源電路圖

電路圖描述

康明斯QSK78電子控制模塊 (ECM) 通過 CENSE™ ECM A 接頭上的觸針 01 向 CENSE™ 線束上的傳感器提供 +5 VDC 供電。當一個大于 5 VDC 的電壓源短接到該電路圖時，所有連接到該傳感器的電源都會發生多個故障。發生這種情況是因為所有連接到該電源的部件信號電路圖電壓將上升到高于該部件的超出正常范圍（高壓短路）閾值。

部件位置

有關電路圖布局，參考第 E 節的電氣接線圖。

康明斯QSK78發動機大修提示

該故障可能的故障模式有觸針之間對信號或電源線短路，或者 CENSE™ ECM 中電源損壞。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-mfc01

康明斯發動機故障代碼364，康明斯發動機故障維修，康明斯發動機回油少是怎么回事，明斯發動機機油節溫，康明斯發動機噴油器  ，康明斯發動機啟動馬達序列號什，康明斯發動機啟動器，康明斯發動機售后。挖機修理廠在哪里，哪里有修挖機的，哪里有修挖機發動機的，發電機衡陽維修，小松履帶式挖掘機維修

多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 B

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 B 多重康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 B

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 A PID: 無 FMI: 4 指示燈: 無 SRT: 00-517	40 針 CENSE™ ECM A 接頭的觸針 01 上的傳感器電源“V 傳感器 B +5 VDC 電源”對地短路或者對回路電路圖短路。	多個傳感器康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 157、213、695 和 2243同時出現。

康明斯QSK78發動機V 傳感器 B +5 VDC 電源電路圖

電路圖描述

康明斯QSK78電子控制模塊 (ECM) 通過 CENSE™ ECM A 接頭上的觸針 01 向 CENSE™ 線束上的傳感器提供 +5 VDC 供電。當一個接地或回路短接到 +5 VDC 電路圖時，所有連接到該傳感器的電源都會發生多個故障。發生這種情況是因為所有連接到該電源的部件信號電路圖電壓將短路到零伏或低于該部件的超出正常范圍（低壓短路）閾值。

部件位置

有關電路圖布局，參考第 E 節的電氣接線圖。

康明斯QSK78發動機大修提示

該故障可能的故障模式有觸針之間對信號或電源線上的接地短路、傳感器損壞或者 CENSE™ ECM 中電源損壞。

傳感器故障可能是信號或者 +5 VDC 電源對地短路。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-mfc02

康明斯發動機水泵，康明斯發動機水溫高+水減少，康明斯發動機停車水箱反水，康明斯發動機突出量的測量， 康明斯發動機維修保養，康明斯發動機溫度傳感器，康明斯發動機校噴油嘴為什么不，康明斯發動機型號，小松履帶式挖掘機發動機維修，長沙山推壓路機維修，哪里有修發電機的地方，神鋼挖掘機維修，神鋼挖掘機發動機維修，卡特挖掘機發動機維修

多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 C

多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 C

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 多個康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 C PID: 無 FMI: 3 指示燈: 無 SRT: 00-517	40 針 CENSE™ ECM A 接頭的觸針 02 上的傳感器電源“V 傳感器 A + 5 VDC 電源”對另一個高于 5 VDC 的電壓源短路。	多個傳感器康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 128、136、159、163、2154、2246、2253 和 2257 同時出現。

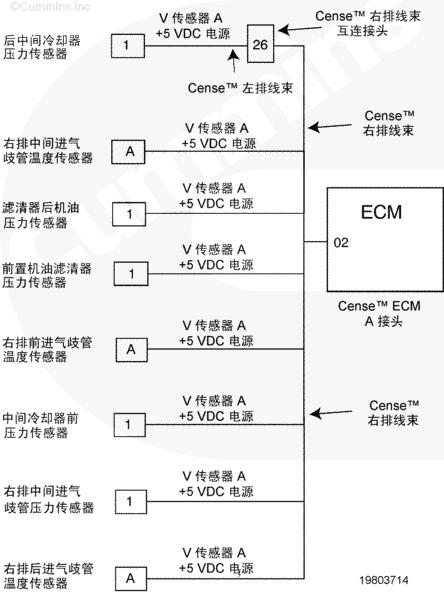

康明斯QSK78發動機V 傳感器 A +5 VDC 電源電路圖

電路圖描述

康明斯QSK78電子控制模塊 (ECM) 通過 CENSE™ ECM A 接頭上的觸針 02 向 CENSE™ 線束上的傳感器提供 +5 VDC 供電。當一個大于 5 VDC 的電壓源短接到該電路圖時，所有連接到該傳感器的電源都會發生多個故障。發生這種情況是因為所有連接到該電源的部件信號電路圖電壓將上升到高于該部件的超出正常范圍（高壓短路）閾值。

部件位置

有關電路圖布局，參考第 E 節的電氣接線圖。

康明斯QSK78發動機大修提示

該故障可能的故障模式有觸針之間對信號或電源線短路，或者 CENSE™ ECM 中電源損壞。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-mfc03

康明斯發動機油底殼中進入少量，康明斯發動機增壓機377—10510，康明斯發動機漲緊輪故障原因，康明斯發動機專用修理工具，  康明斯發動機自動停機，康明斯發動機組7登版線路圖，康明斯高溫怎么處理，卡特挖掘機維修，成都神鋼挖掘機維修，成都神鋼挖掘機發動機維修，康明斯發動機專業維修，康明斯發動機維修中心，雷沃挖掘機維修

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 111

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 111 內部康明斯QSK78電子控制模塊 (ECM) 錯誤

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 111 PID: S254 SPN: 629 FMI: 12 指示燈: 紅色 SRT: QU-111	CM500 燃油系統康明斯QSK78電子控制模塊 (ECM) 內部錯誤。這不是CENSE™ ECM。	影響執行任務的故障。康明斯QSK78發動機不允許起動。

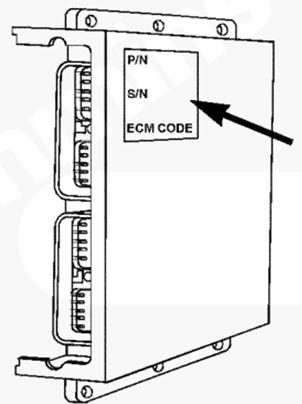

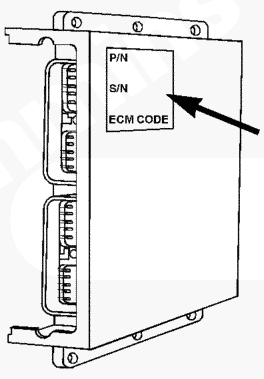

康明斯QSK78電子控制模塊 (ECM)

電路圖描述

CM500 燃油系統 ECM 是一臺負責康明斯QSK78發動機控制、診斷和用戶特性的電腦。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

該 ECM 不是 CENSE™ ECM。它是 CM500 燃油系統康明斯QSK78發動機 ECM。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-111 故障診斷樹

康明斯高壓共軌柴油機檢測維修，康明斯高壓共軌發動機上有多少，康明斯故障代碼，康明斯故障碼基于車輪轉數數據，康明斯罐液位傳感器，康明斯國三發動機大泵要不要對，康明斯黃色三角形燈亮，雷沃挖掘機發動機維修，龍工裝載機30維修，龍工裝載機30發動機維修，20裝載機發動機維修，20裝載機維修，徐工裝載機發動機維修，徐工裝載機維修，專修柴油發動機的

康明斯發動機故障代碼112維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 112 正時供油流量不匹配

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 112 PID: S20 SPN: 635 FMI: 7 指示燈: 紅色 SRT: QU-112	正時供油流量不匹配。這不是CENSE™ 系統錯誤。	根據標定，康明斯QSK78發動機將停機或轉速下降，或 CM500 ECM 不采取任何操作。

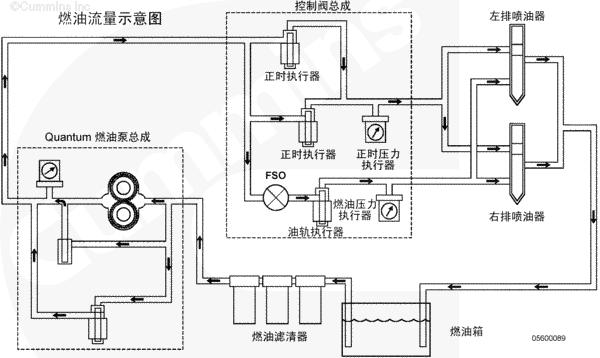

康明斯QSK78發動機燃油系統流動示意圖

電路圖描述

CM500 ECM 利用正時壓力信號和康明斯QSK78發動機轉速估算康明斯QSK78發動機接收的實際正時，然后持續將此數值與已知轉速和負載的期望正時進行比較。當這些數值中的誤差太大，并且持續時間太長時，記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 112。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-112 故障診斷樹

康明斯機發動機用的什么電控系，康明斯減速起動機24 v/9kw，康明斯冷卻液液位傳感器，康明斯起動機3021036，康明斯起動馬達，康明斯kta19發動機排煙溫度，康明斯kta19發動機噴油器，康斯kta38-g5缸蓋材質，帕金斯發動機維修，進口挖機發動機維修，進口挖機維修，沃爾沃挖掘發動機維修，沃爾沃挖掘維修，裝載機維修，裝載機發動機維修

康明斯發動機故障代碼113維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 113 正時執行器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 113 PID: S20 SPN: 635 FMI: 3 指示燈: 黃色 SRT: QU-113	正時執行器電路圖開路，或者電源觸針對地短路，或者回路觸針對 CM500 ECM A 接頭上的蓄電池電壓短路。這不是 CENSE™ 系統 ECM。	CM500 ECM 沒有采取措施。執行器關閉或部分關閉。康明斯QSK78發動機冒白煙并且功率下降。可能記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 112。

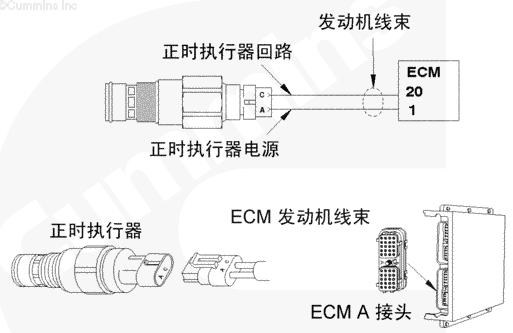

康明斯QSK78發動機正時執行器電路圖

電路圖描述

正時執行器電路圖向正時執行器提供電流。CM500 ECM 向正時執行器指派變動的電流量來控制噴油器正時壓力量。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

康明斯氣動馬達求購，康明斯汽車電路資料，康明斯汽車用電源關了怎么還有，康明斯燃油共軌壓力怠速壓力高，康明斯售后服務，康明斯水加熱器、機油加熱電壓，康明斯水套加熱器，康明斯維修工具，徐工吊車修理，徐工吊車發動機修理，寶馬格壓路機發動機維修，寶馬格bw226壓路機維修，進口帕金斯發動機總成維修，龍工855鏟車維修，龍工855鏟車發動機維修

康明斯發動機故障代碼115維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 115 康明斯QSK78發動機轉速和 / 或位置信號丟失

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 115 PID: P190 SPN: 190 FMI: 2 指示燈: 紅色 SRT: QU-115	康明斯QSK78發動機轉速和 / 或位置信號丟失。這不是 CENSE™ 系統錯誤。	康明斯QSK78發動機停機并且不能運轉。

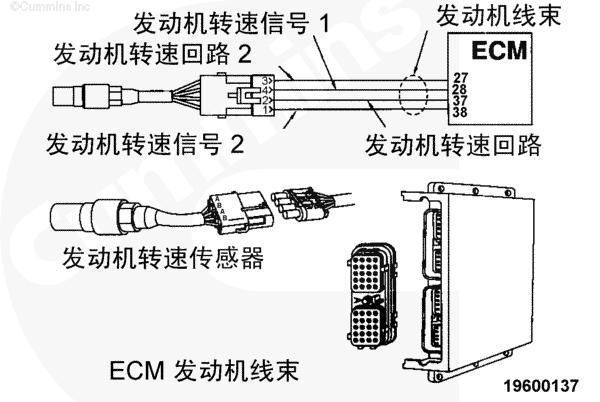

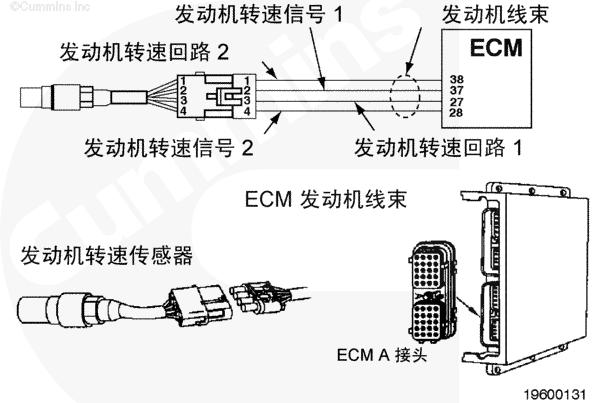

康明斯QSK78發動機速度傳感器電路圖

電路圖描述

康明斯QSK78發動機轉速傳感器采用了雙線圈電路圖，該電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供康明斯QSK78發動機轉速信號。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

康明斯溫州維修點，康明斯下坡不燒油麻，康明斯小 發動機不好起動，康明斯原廠起動機，科勒發電機電壓高仃機，科邁控制器設置密碼，空壓機 perkins 引擎，勞斯萊斯柴油發電機組執行器，沃爾沃挖機發動機維修，沃爾沃挖機維修，小松履帶式挖掘機維修，小松履帶式挖掘機發動機維修，卡特3126發動機維修，卡特挖掘機維修，卡特挖掘機發動機維修

康明斯發動機故障代碼116維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 116 正時油軌壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 116 PID: P156 SPN: 156 FMI: 3 指示燈: 紅色 SRT: QU-116	檢測到康明斯QSK78發動機線束的正時壓力傳感器信號觸針上電壓高于 4.78 VDC。這不是 CENSE™ 系統錯誤。	根據標定，康明斯QSK78發動機將停機或轉速下降，或 CM500 ECM 不采取任何操作。

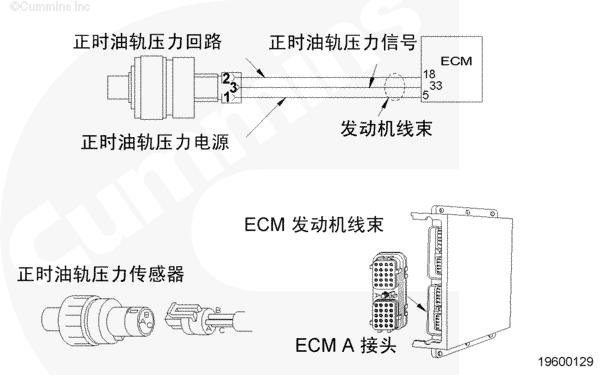

康明斯QSK78發動機正時油軌壓力傳感器電路圖

電路圖描述

正時油軌壓力傳感器電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供正時油軌壓力傳感器信號。CM500 ECM 利用正時油軌壓力傳感器信號監測從控制閥體輸送到噴油器正時油腔的正時燃油壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

勞斯萊斯進口發電機組維修，勞斯奈斯柴油發電機 使用說明，老康明斯柴油機組1小時用油多少，冷機柴油四缸機影響動力和 轉速，兩臺柴發不設并聯柜有什么危害，兩臺發電機并聯發電用什么方法，雷沃裝載機fl955e維修，雷沃裝載機fl955e發動機維修，雷沃裝載機發動機維修，雷沃裝載機維修，現代150-7挖機維修，現代150-7挖機發動機維修，現代挖機發動機維修

康明斯發動機故障代碼117維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 117 正時油軌壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 117 PID: P156 SPN: 156 FMI: 4 指示燈: 紅色 SRT: QU-117	檢測到康明斯QSK78發動機線束 CM500 ECM A 接頭上正時壓力傳感器信號觸針上電壓低于 0.15 VDC。這不是 CENSE™ 系統錯誤。	根據標定，康明斯QSK78發動機將停機或轉速下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78發動機正時油軌壓力傳感器電路圖

電路圖描述

正時油軌壓力傳感器電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供正時油軌壓力傳感器信號。CM500 ECM 利用正時油軌壓力傳感器信號監測從控制閥體輸送到噴油器正時油腔的正時燃油壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-117 故障診斷樹

兩臺發電機并聯條件，兩臺斯坦福發電機并車之后 其中，馬拉松發電機并電模塊接線圖，美國康明斯310發動機壓力傳感器，美國康明斯k50發動機水泵，美國康明斯qsb5.9-305mcd船用柴，美國康明斯船用柴油機的噴油器，美國康明斯技術中心，美國米勒發電電焊焊機，哪里有修進口柴油機的地方，龍工裝載機30維修，龍工裝載機發動機維修，寶馬壓路機維修，寶馬壓路機發動機維修，夏工挖掘機發動機維修

康明斯發動機故障代碼118維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 118 燃油泵壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 118 PID: P135 SPN: 135 FMI: 3 指示燈: 黃色 SRT: QU-118	檢測到康明斯QSK78發動機線束的燃油泵壓力傳感器信號觸針上電壓高于 4.78 VDC。這不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

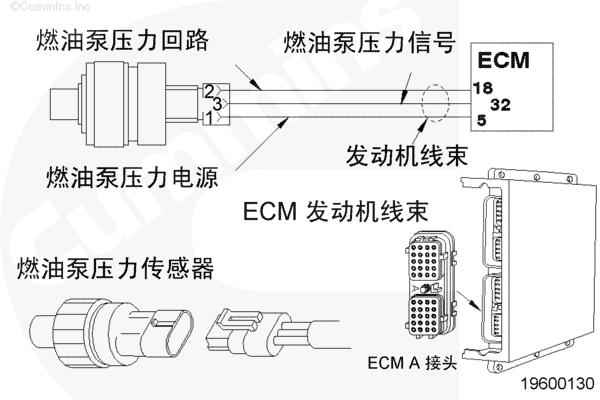

康明斯QSK78發動機燃油泵壓力傳感器電路圖

電路圖描述

燃油泵壓力傳感器電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供燃油泵壓力傳感器信號。CM500 ECM 利用燃油泵壓力傳感器信號監測從控制閥體輸送到噴油器正時油腔的燃油泵壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-118 故障診斷樹

美國威爾信濾芯，米勒發電電焊機500x，米勒發電焊機500x是什么發動機 康明斯nta855-g1b機的連接盤是，康明斯pcc3201控制面板，康明斯pt泵供油壓力，夏工挖掘機維修，彭浦推土機維修，彭浦推土機發動機維修，專門修進口柴油電噴發動機的，大宇斗山挖機維修，大宇斗山挖機發動機維修，魯工裝載機發動機維修

康明斯發動機故障代碼119維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 119 燃油泵壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 119 PID: P135 SPN: 135 FMI: 4 指示燈: 黃色 SRT: QU-119	檢測到康明斯QSK78發動機線束的燃油泵壓力傳感器信號觸針上電壓低于 0.30 VDC。這不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機燃油泵壓力傳感器電路圖

電路圖描述

燃油泵壓力傳感器電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供燃油泵壓力傳感器信號。CM500 ECM 利用燃油泵壓力傳感器信號監測從控制閥體輸送到噴油器正時油腔的燃油泵壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

康明斯pt油泵維修，康明斯qsb4.5，康明斯qsb4.5發動機風扇，康明斯qsb4.5和qsb6.7柴油發動，康明斯qsb5.9電路圖，康明斯qsb5.9故障代碼，康明斯k50發動機增壓器，康明斯k50汽缸蓋鎖緊扭力，康明斯k50使用說明書，魯工裝載機維修，斗山挖機維修發動機維修，斗山挖機維修，卡特純進口挖機維修，卡特純進口挖機發動機維修，維修帕金斯發動機卡特，旋挖鉆機維修

康明斯發動機故障代碼121維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 121 一個康明斯QSK78發動機轉速信號丟失

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 121 PID: P190 SPN: 190 FMI: 10 指示燈: 黃色 SRT: QU-121	在一對觸針上沒有檢測到康明斯QSK78發動機轉速信號。這不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機康明斯QSK78發動機速度傳感器電路圖

電路圖描述

康明斯QSK78發動機轉速傳感器采用了雙線圈電路圖，該電路圖通過康明斯QSK78發動機線束向 CM500 ECM 提供康明斯QSK78發動機轉速信號。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

康明斯qsb6.7 故障代碼，康明斯qsb6.7發動機故障描述，康明斯qsb6.7故障，康明斯qsb6.7技術，康明斯qsb6.7維修手冊, 康明斯ｋ３８氣門怎么調，康明斯k38燃油系統圖，康明斯k38數據，康明斯k50 冷卻系統，康明斯k50柴油機間隙的調整方法，旋挖鉆機發動機維修，湖南小松履帶式挖掘機維修，湖南小松履帶式挖掘機發動機維修，湖南長沙山推壓路機維修，湖南哪里有修發電機的地方

康明斯發動機故障代碼122維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 122 左排進氣歧管壓力傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 122 PID: P102 SPN: 102 FMI: 3 指示燈: 黃色 SRT: QU-122	檢測到康明斯QSK78發動機線束的左排進氣歧管空氣壓力傳感器信號觸針上電壓高于 4.72 VDC。這不是 CENSE™ 系統錯誤。	康明斯QSK78發動機的功率下降到無空氣設置功率。

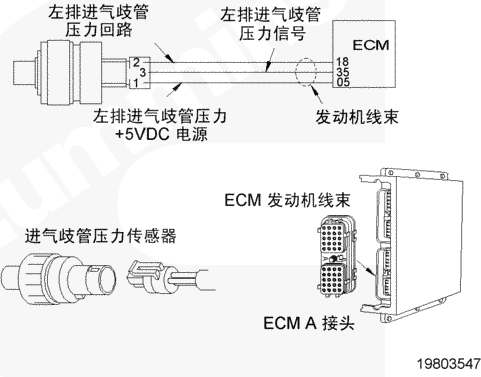

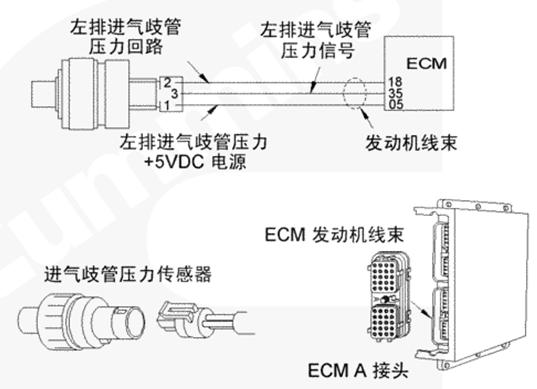

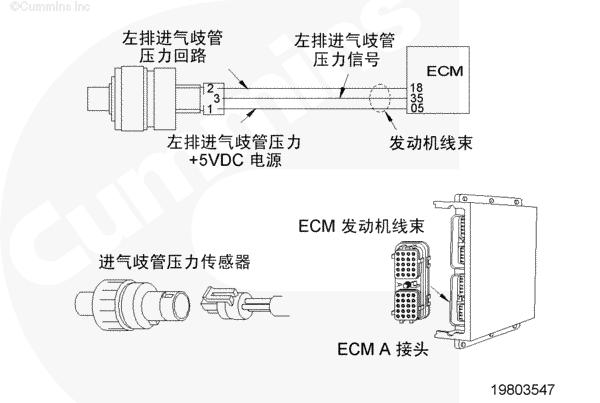

康明斯QSK78發動機左排進氣歧管壓力傳感器電路圖

電路圖描述

左排進氣歧管壓力傳感器監測增壓壓力并將信息通過康明斯QSK78發動機線束的左排進氣歧管空氣壓力傳感器信號觸針傳送至 CM500 ECM。

CM500 ECM 監測左排進氣歧管壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

左排進氣歧管空氣壓力傳感器信號觸針上的電壓高于 4.72 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 122，這可能是由電源導線、信號導線或回路導線存在短路、回路導線存在開路或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-122 故障診斷樹

康明斯qsk38突加負載，康明斯qsk78柴油機參數，康明斯qsm11，康明斯qsx15系列 維修手冊，康明斯柴油車氣路故障，康明斯柴油電控發動機工作原理，康明斯k19拆裝數據，康明斯k38-g5柴油機油嘴調整順，康明斯k38-g5柴油機油嘴調整順，湖南神鋼挖掘機維修，湖南神鋼挖掘機發動機維修，湖南卡特挖掘機發動機維修，湖南卡特挖掘機維修，湖南成都神鋼挖掘機維修，湖南成都神鋼挖掘機發動機維修

康明斯發動機故障代碼123維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 123 左排進氣歧管壓力傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 123 PID: P102 SPN: 102 FMI: 4 指示燈: 黃色 SRT: QU-123	檢測到康明斯QSK78發動機線束的左排進氣歧管空氣壓力傳感器信號觸針上電壓低于 0.33 VDC。這不是 CENSE™ 系統錯誤。	康明斯QSK78發動機的功率下降到無空氣設置功率。

康明斯QSK78發動機左排進氣歧管壓力傳感器電路圖

電路圖描述

進氣歧管壓力傳感器監測增壓壓力并將信息通過康明斯QSK78發動機線束的左排進氣歧管空氣壓力傳感器信號觸針傳送至 CM500 ECM。

CM500 ECM 監測左排進氣歧管壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

左排進氣歧管空氣壓力傳感器信號觸針上的電壓低于 0.33 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 123，這可能是由電源、信號或回路導線短路，電源或回路導線開路，CM500 ECM 電源電壓低或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-123 故障診斷樹

康明斯柴油發動機電控技術，康明斯柴油發動機水泵，康明斯柴油機，康明斯柴油機340動力下降怎么辦，康明斯柴油機efc三種流量，卡特彼勒g3516e，康斯d系列6.7升發動機，康明斯ecm，康明斯ecm端口定義，康明斯isl維修手冊，湖南康明斯發動機專業維修，湖南康明斯發動機維修中心，湖南雷沃挖掘機維修，湖南雷沃挖掘機發動機維修，湖南龍工裝載機30維修，湖南龍工裝載機30發動機維修

康明斯發動機故障代碼124維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 124 左排進氣歧管壓力高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 124 PID: P1129 SPN: 1129 FMI: 16 指示燈: 黃色 SRT: QU-124	左排進氣歧管壓力高。這不是 CENSE™ 系統錯誤。	僅作為信息參考。

康明斯QSK78發動機左排進氣歧管壓力傳感器電路圖

電路圖描述

左排進氣歧管壓力傳感器監測增壓壓力并將信息通過康明斯QSK78發動機線束的左排進氣歧管壓力傳感器信號觸針傳送至 CM500 ECM。

CM500 ECM 監測左排進氣歧管壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

康明斯柴油機電控系統，康明斯柴油機發電機組中途熄火，康明斯柴油機水溫感應塞故障，康明斯柴油機提速無力，卡特彼勒 柴油機高壓油管，卡特彼勒3512的耗油量，卡特彼勒c18船用柴油機怠速，卡特彼勒cat3516b保養，湖南20裝載機發動機維修，湖南20裝載機維修。湖南徐工裝載機發動機維修，湖南徐工裝載機維修，湖南專修柴油發動機的，湖南帕金斯發動機維修

康明斯發動機故障代碼125維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 125 左排進氣歧管壓力低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 125 PID: P1129 SPN: 1129 FMI: 18 指示燈: 無 SRT: QU-125	左排進氣歧管壓力低。這不是 CENSE™ 系統錯誤。	僅作為信息參考。

康明斯QSK78發動機左排進氣歧管壓力傳感器電路圖

電路圖描述

左排進氣歧管壓力傳感器監測增壓壓力并將信息通過康明斯QSK78發動機線束的左排進氣歧管壓力傳感器信號觸針傳送至 CM500 ECM。

CM500 ECM 監測左排進氣歧管壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-125 故障診斷樹

康明斯柴油機停不了機故障分析，康明斯柴油機溫度傳感器規格，康明斯柴油機無法啟動 蓄電池電，康明斯柴油機修理 上海地區，康明斯柴油機轉速上不去，進口帕金斯perkins柴油機，卡特3400系列柴油機維修調試，卡特3412c系列柴油機供油提前角，湖南進口挖機發動機維修，湖南進口挖機維修，湖南沃爾沃挖掘發動機維修，湖南沃爾沃挖掘維修，湖南裝載機維修，湖南裝載機發動機維修

康明斯發動機故障代碼126維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 126 右排中間進氣歧管壓力高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 126 PID: 無 SPN: 102 FMI: 16 指示燈: 黃色 SRT: CE-126	右排中間進氣歧管壓力高于正常工作范圍。	無解決辦法。

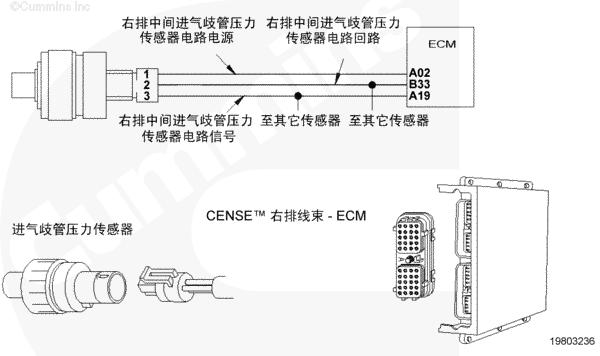

康明斯QSK78發動機右排中間進氣歧管壓力傳感器電路圖

電路圖描述

右排中間進氣歧管壓力傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排中間進氣歧管壓力信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯柴油機轉速無法調整，康明斯柴油轉數，康明斯鏟車四個角四個洞的馬達，康明斯的診斷接口，椒江發電機修理，椒江直流電機維修，金龍大客康明斯電噴柴油機哈爾，湖南徐工吊車修理，湖南徐工吊車發動機修理，湖南寶馬格壓路機發動機維修，湖南寶馬格bw226壓路機維修，湖南進口帕金斯發動機總成維修，湖南龍工855鏟車維修，湖南龍工855鏟車發動機維修，湖南沃爾沃挖機發動機維修

康明斯發動機故障代碼127維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 127 右排進氣歧管壓力低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 127 PID: 無 SPN: 102 FMI: 18 指示燈: 無 SRT: CE-127	右排中間進氣歧管壓力低于正常工作范圍。	無解決辦法。

康明斯QSK78發動機右排中間進氣歧管壓力傳感器電路圖

電路圖描述

進氣歧管壓力傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排中間進氣歧管壓力信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-127 故障診斷樹

康明斯電控柴油發動機原理，哪招大馬力柴油機維修師傅，寧波 柴油機維護，機油泵grk1104，機油冷卻器調壓閥，機油冷卻器堵康明斯柴油機低油，濟南帕金斯配件，嘉興柴油機維修，湖南沃爾沃挖機維修湖南小松履帶式挖掘機維修，湖南小松履帶式挖掘機發動機維修，湖南卡特3126發動機維修，湖南卡特挖掘機維修，湖南卡特挖掘機發動機維修，湖南雷沃裝載機fl955e維修

康明斯發動機故障代碼128維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 128 右排中間進氣歧管壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 128 PID: 無 SPN: 1129 FMI: 3 指示燈: 無 SRT: CE-128	CENSE™ 右排線束 ECM A 接頭的進氣歧管壓力傳感器電路圖上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 126 和 127 被停用。

康明斯QSK78發動機右排進氣歧管壓力傳感器電路圖

電路圖描述

進氣歧管壓力傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排中間進氣歧管壓力信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

該電路圖可能的故障模式有：

康明斯QSK78發動機傳感器回路電路圖開路

康明斯QSK78發動機傳感器電源電路圖對蓄電池短路

康明斯QSK78發動機傳感器信號電路圖對蓄電池短路

康明斯QSK78發動機傳感器信號電路圖對傳感器電源短路

康明斯QSK78發動機壓力傳感器故障

康明斯QSK78發動機CENSE™ ECM 電路圖故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-128 故障診斷樹

寧波柴油發電機組，寧波發電機，寧波發電機維修 電噴柴油機加油不暢，康明斯cm2105電路圖，康明斯cm2220a電控調試軟件，懷化發電機維修，活塞環對發動機排氣溫度有何影，湖南雷沃裝載機fl955e發動機維修，湖南雷沃裝載機發動機維修，湖南雷沃裝載機維修，湖南現代150-7挖機發動機維修

康明斯發動機故障代碼129維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 129 右排中間進氣歧管壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 129 PID: 無 SPN: 1129 FMI: 4 指示燈: 無 SRT: CE-129	檢測到 CENSE™ 右排線束的右排中間進氣歧管壓力傳感器電路圖上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 126 和 127 被停用。

右排中間進氣歧管壓力傳感器電路圖

電路圖描述

右排中間進氣歧管壓力傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排中間進氣歧管壓力信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

該電路圖可能的故障模式有：

傳感器電源電路圖開路

傳感器信號電路圖開路

傳感器電源電路圖對地短路

傳感器電源對回路短路

傳感器信號電路圖對地短路

傳感器信號電路圖對回路短路

壓力傳感器故障

CENSE™ ECM 電路圖故障

電噴柴油機排溫高的原因，電噴柴油機敲缸，電噴柴油機油門感應器，電噴柴油機怎么排空氣，康明斯6bt活塞和氣缸套配合間隙，

康明斯6b發動機水泵，康明斯6l發動機單缸燒瓦是什么，康明斯bde發動機線路圖，康明斯b系列三濾的型號，湖南現代挖機發動機維修，湖南哪里有修進口柴油機的地方，湖南龍工裝載機30維修，湖南龍工裝載機發動機維修，湖南寶馬壓路機維修，湖南寶馬壓路機發動機維修

康明斯發動機故障代碼131維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 131 節氣門位置傳感器：CELECT™ 型油門踏板

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 131 PID: P91 SPN: 091 FMI: 3 指示燈: 紅色 SRT: QU-131	檢測到 OEM 接口線束的油門位置信號觸針上電壓高于 4.20 VDC。這不是CENSE™ 系統錯誤。	標定設置功率和轉速下降。

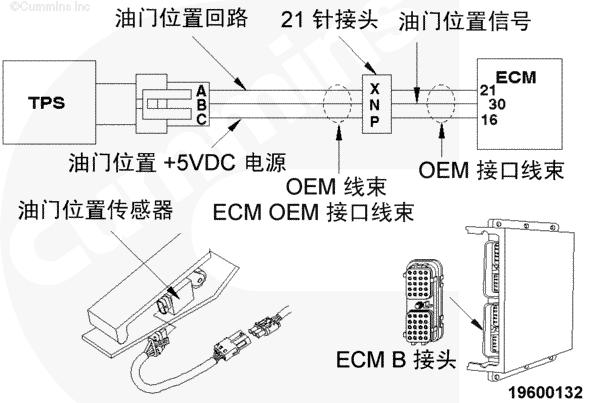

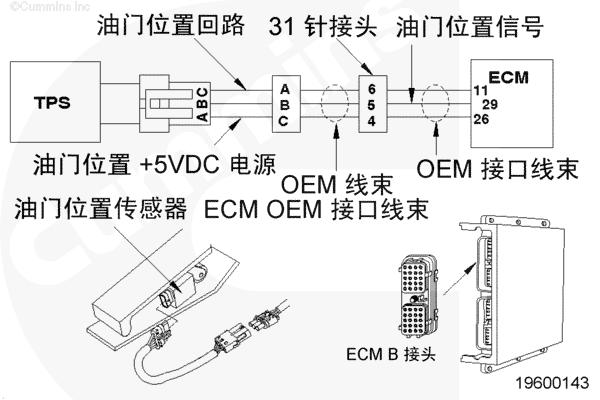

康明斯QSK78發動機油門踏板位置傳感器電路圖

電路圖描述

油門踏板位置傳感器通過 OEM 線束和 OEM 接口線束向 CM500 ECM 提供駕駛員油門指令。CM500 ECM 利用此信號來確定燃油油軌執行器閥的供油指令。

部件位置

油門踏板位置因每個 OEM 而異。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-131 故障診斷樹

電噴發動機供油時間怎么調整，康明斯qsx15發動機故障，康明斯柴油電控原理與維修，康明斯柴油電噴發動機，康明斯180發動機有機油散熱器嗎，康明斯2.8egr廢氣控制閥，康明斯2.8發動機維修資料，康明斯340不好啟動，康明斯550故障代碼482，湖南夏工挖掘機發動機維修，湖南夏工挖掘機維修，湖南彭浦推土機維修，湖南彭浦推土機發動機維修，湖南專門修進口柴油電噴發動機的

康明斯發動機故障代碼132維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 132 油門位置部件低壓短路

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 132 PID: P91 SPN: 91 FMI: 4 指示燈: 紅色 SRT: QU-132	檢測到 OEM 接口線束 CM500 ECM 接頭的油門位置信號觸針上電壓低于 0.13 VDC。這不是 CENSE™ 系統錯誤。	標定設置功率和轉速下降。

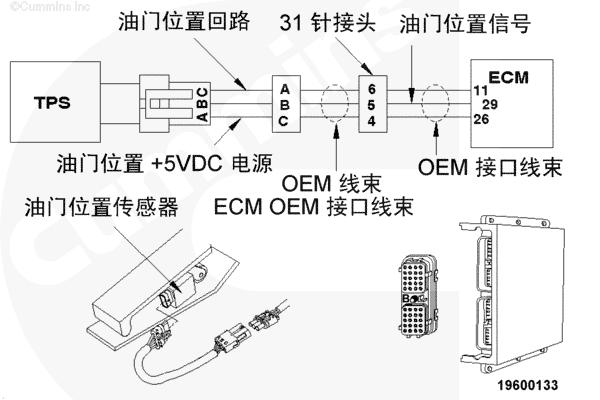

康明斯QSK78發動機油門踏板位置傳感器電路圖

電路圖描述

油門踏板通過 OEM 接口線束向 CM500 ECM 提供駕駛員油門指令。CM500 ECM 利用此信號來確定燃油油軌執行器閥的供油指令。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

康明斯柴油發電機采用哪種電控，康明斯柴油發電機電控系統故障，帕金斯配件編號，帕金斯噴油器2645a753的價格，康明斯 故障 157，康明斯 故障 spn 157，康明斯 機油壓力傳感器，康明斯 油泵 調壓力，湖南大宇斗山挖機維修，湖南大宇斗山挖機發動機維修，湖南魯工裝載機發動機維修，湖南魯工裝載機維修，湖南斗山挖機維修發動機維修，湖南斗山挖機維修，湖南卡特純進口挖機維修

康明斯發動機故障代碼133維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 133 遠程油門位置傳感器：CELECT™ 型油門踏板

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 133 PID: P29 SPN: 029 FMI: 3 指示燈: 紅色 SRT: QU-133	檢測到 OEM 接口線束的遠程油門位置信號觸針上電壓高于 4.82 VDC。這不是 CENSE™ 系統錯誤。	標定設置功率和轉速下降。

康明斯QSK78發動機遠程油門踏板位置傳感器電路圖

電路圖描述

遠程油門位置傳感器通過 OEM 線束和 OEM 接口線束向 CM500 ECM 提供駕駛員油門指令。CM500 ECM 利用此信號來確定燃油油軌執行器閥的供油指令。

部件位置

油門踏板位置因每個 OEM 而異。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-133 故障診斷樹

帕金斯起動機，帕金斯水泵，帕金斯水泵怎樣安，帕金斯增壓器，康明斯 4922089，康明斯 cm2150，康明斯 cm2220，康明斯 ecm，

康明斯 esn，康明斯 qsb 4.5 egr系統，康明斯 qsb6.7l，康明斯 41112 41113，康明斯 發動機凸輪軸維修，湖南卡特純進口挖機發動機維修，湖南維修帕金斯發動機卡特，湖南旋挖鉆機維修，湖南旋挖鉆機發動機維修，長沙小松履帶式挖掘機維修，長沙小松履帶式挖掘機發動機維修

康明斯發動機故障代碼134維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 134 遠程油門位置部件低壓短路 (J1587)

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 134 PID: P29 SPN: 029 FMI: 4 指示燈: 紅色 SRT: QU-134	檢測到 OEM 接口線束的油門位置信號觸針上電壓低于 0.12 VDC。這不是CENSE™ 系統錯誤。	標定設置功率和轉速下降。

康明斯QSK78發動機遠程油門踏板位置傳感器電路圖

電路圖描述

遠程油門位置傳感器通過 OEM 線束和 OEM 接口線束向 CM500 ECM 提供駕駛員油門指令。CM500 ECM 利用此信號來確定燃油油軌執行器閥的供油指令。

部件位置

油門踏板位置因每個 OEM 而異。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

帕金斯增壓器編號，排氣閥故障會使爆壓降低嗎，排氣溫度過低，配電柜加發電機接口，卡特發動機維修公司，卡特皮勒柴油發動機cat操作手冊，康明發動機機油冷卻器價格，康明期的水套加熱器，康明期發電機氣門和油咀的調試，長沙山推壓路機維修，長沙哪里有修發電機的地方，長沙神鋼挖掘機維修，長沙神鋼挖掘機發動機維修，長沙卡特挖掘機發動機維修，長沙卡特挖掘機維修，長沙成都神鋼挖掘機維修

康明斯發動機故障代碼135維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 135 機油壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 135 PID: P100 SPN: 100 FMI: 3 指示燈: 黃色 SRT: QU-135	檢測到康明斯QSK78發動機線束的機油壓力傳感器信號觸針上電壓高于 4.88 VDC。這不是 CENSE™ 系統錯誤。	無機油壓力的康明斯QSK78發動機保護。Centinel™ 系統禁用。

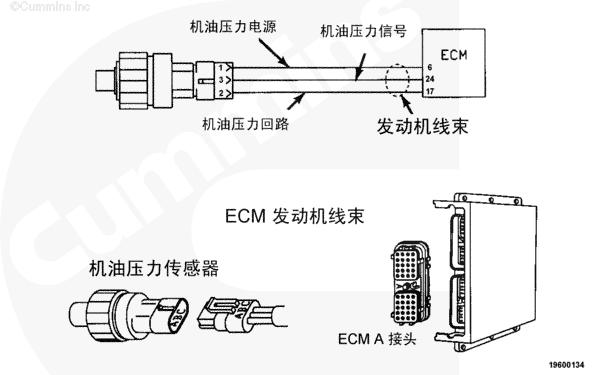

康明斯QSK78發動機機油壓力傳感器電路圖

電路圖描述

機油壓力傳感器監測機油壓力并通過康明斯QSK78發動機線束的機油壓力信號觸針將信息傳送至 CM500 ECM。

CM500 ECM 監測機油壓力信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

機油壓力信號觸針上的電壓高于 4.88 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 135，這可能是由電源導線、信號導線或回路導線存在短路、回路導線存在開路或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-135 故障診斷樹

帕金斯增壓器編號，排氣閥故障會使爆壓降低嗎，排氣溫度過低，配電柜加發電機接口，大宇p222le發動機配件，大宇發電機故障，大宇藍龍的配件，大宇藍龍配件，道依茨天然氣機減震器上的刻度，卡特發電機夏季機油，卡特發動機，長沙成都神鋼挖掘機發動機維修，長沙康明斯發動機專業維修，長沙康明斯發動機維修中心，長沙雷沃挖掘機維修，長沙雷沃挖掘機發動機維修

康明斯發動機故障代碼136維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 136 濾清器前機油壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 136 PID: 無 SPN: 99 FMI: 3 指示燈: 無 SRT: CE-136	濾清器前機油壓力傳感器電路圖高壓故障。CENSE™ 右排線束機油濾清器前壓力信號電路圖上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 612 被停用。

康明斯QSK78發動機濾清器前機油壓力傳感器電路圖

電路圖描述

濾清器前機油壓力是機油通過 Eliminator™ 機油濾清器前的康明斯QSK78發動機機油壓力。濾清器前機油壓力傳感器向 CENSE™ ECM 發送濾清器前機油壓力信號。

部件位置

有關部件的詳細位置 視圖，參考第 E 節。

康明斯QSK78發動機大修提示

如果故障康明斯QSK78發動機故障代碼僅在低溫環境中出現，預熱機油，然后觀察故障是否變?yōu)榉乾F(xiàn)行狀態。

該電路圖可能的故障模式有：

傳感器回路電路圖開路

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

壓力傳感器故障

CENSE™ ECM 電路圖故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-136 故障診斷樹

珀金斯300kw柴油機型號，珀金斯830694c93r，珀金斯柴油機修理，珀金斯大修后有廢氣，大柴道依茨發動機 呼和浩特售，大發發電機滑油壓力低怎么回事，大洋發電機維修，大宇damas發動機配件，大宇p222le-11 柴油機手油泵，長沙龍工裝載機30維修

長沙龍工裝載機30發動機維修，長沙20裝載機發動機維修，長沙20裝載機維修，長沙徐工裝載機發動機維修，長沙徐工裝載機維修，長沙專修柴油發動機的

康明斯發動機故障代碼137維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 137 濾清器前機油壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 137 PID: 無 SPN: 99 FMI: 4 指示燈: 無 SRT: CE-137	檢測到 CENSE™ 右排線束濾清器前機油壓力傳感器電路圖上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 612 被停用。

康明斯QSK78發動機濾清器前機油壓力傳感器電路圖

電路圖描述

濾清器前機油壓力是機油通過 Eliminator™ 機油濾清器前的康明斯QSK78發動機機油壓力。濾清器前機油壓力傳感器向 CENSE™ ECM 發送濾清器前機油壓力信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

該電路圖可能的故障模式有：

傳感器電源電路圖開路

傳感器信號電路圖開路

傳感器電源電路圖對地短路

傳感器電源對回路短路

傳感器信號電路圖對地短路

傳感器信號電路圖對回路短路

壓力傳感器故障

CENSE™ ECM 電路圖故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-137 故障診斷樹

珀金斯電子調速器故障，珀金斯發電機，珀金斯發動機，珀金斯發動機1103a-33t，船用發動機維修，船用發動機維修廠，船用康明斯k19氣門調發，慈溪發電機修理，慈溪哪里有本田發電機，長沙帕金斯發動機維修，長沙進口挖機發動機維修，長沙進口挖機維修，長沙沃爾沃挖掘發動機維修，長沙沃爾沃挖掘維修，長沙裝載機維修，長沙裝載機發動機維修

康明斯發動機故障代碼141維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 141 機油壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 141 PID: P100 SPN: 100 FMI: 4 指示燈: 黃色 SRT: QU-141	檢測到康明斯QSK78發動機線束的機油壓力傳感器信號觸針上電壓低于 0.31 VDC。這不是 CENSE™ 系統錯誤。	無機油壓力的康明斯QSK78發動機保護。Centinel™ 系統禁用。

康明斯QSK78發動機機油壓力傳感器電路圖

電路圖描述

康明斯QSK78發動機機油壓力傳感器監測機油壓力并通過康明斯QSK78發動機線束的觸針 24 將信息傳送至 CM500 ECM。

CM500 ECM 監測觸針 24 上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

觸針 24 上的電壓低于 0.31 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 141，這可能是由電源、信號或回路導線短路，電源或回路導線開路，CM500 ECM 電源電壓低或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-141 故障診斷樹

珀金斯缸套怎么卸下來，威爾信p110e柴油發電機說明書，威爾信p2000e，威爾信p2000e發電機信息，電噴柴油發動機故障排除報導,電噴柴油發動機壞處，電噴柴油發動機沒有油壓，船用發電機并車，長沙徐工吊車修理，長沙徐工吊車發動機修理，長沙寶馬格壓路機發動機維修，長沙寶馬格bw226壓路機維修，長沙進口帕金斯發動機總成維修，長沙龍工855鏟車維修

康明斯發動機故障代碼143維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 143 機油壓力低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 143 PID: P100 SPN: 100 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-143	檢測到康明斯QSK78發動機機油壓力偏低。這不是CENSE™ 系統錯誤。	報警后一段時間，標定設置功率逐漸下降和康明斯QSK78發動機停機。Centinel™ 系統禁用。

<, TABLE style="BORDER-COLLAPSE: collapse" border=1 cellSpacing=5 borderColor=#000000 cellPadding=0 width="100%">

康明斯QSK78發動機機油壓力傳感器電路圖

電路圖描述

CM500 ECM 利用康明斯QSK78發動機機油壓力傳感器監測機油壓力。CM500 ECM 監測信號觸針上的電壓并將其轉換成壓力值。CM500 ECM 將機油壓力值用于康明斯QSK78發動機保護系統。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-143 故障診斷樹

威爾信p22e2柴油發電機組，威爾信p275he 空氣濾清器 價格，威爾信p65e，威爾信柴油發電機4000控制屏參，電噴柴油發電機電路維修，電噴柴油發電機油嘴沒有電，電噴柴油發動機不好啟動有什么，電噴柴油發動機故障，長沙龍工855鏟車發動機維修，長沙沃爾沃挖機發動機維修，長沙沃爾沃挖機維修，長沙小松履帶式挖掘機維修，長沙小松履帶式挖掘機發動機維修

康明斯發動機故障代碼144維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 144 冷卻液溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 144 PID: P110 SPN: 110 FMI: 3 指示燈: 黃色 SRT: QU-144	檢測到康明斯QSK78發動機線束的冷卻液溫度傳感器信號觸針上電壓高于 4.95 VDC。這不是 CENSE™ 系統錯誤。	可能冒白煙。無康明斯QSK78發動機冷卻液溫度保護。Centinel™ 系統禁用。

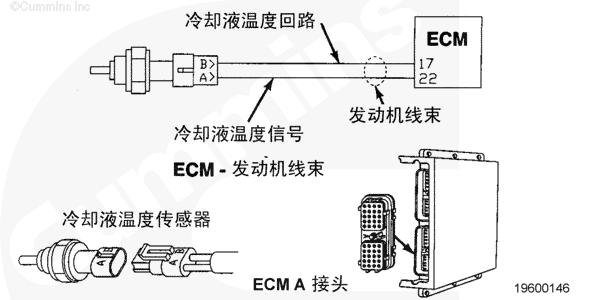

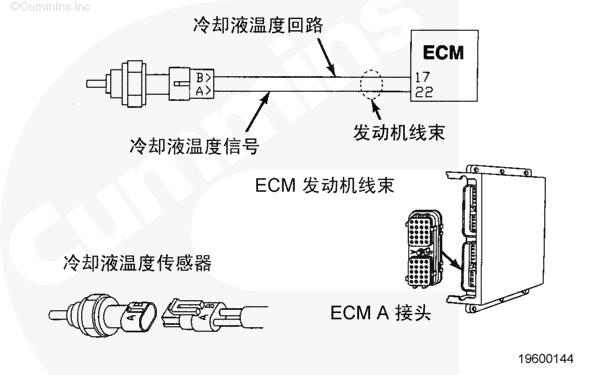

康明斯QSK78發動機冷卻液溫度傳感器電路圖

電路圖描述

CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.5 伏之間變化。

如果電壓高于 4.95 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 144。

觸針 22 上的電壓高于 4.95 伏可能是由信號或回路導線存在開路、電壓對信號或回路導線短路或傳感器開路故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-144 故障診斷樹

威爾信柴油發電機4000控制屏參，威爾信柴油發電機組的價格，威爾信柴油機啟動故障，威爾信動力設備有限公司，柴油發電機中心點不接地,如果零,電噴柴油車不噴油，電噴柴油車不提速的為題，電噴柴油車故障診斷，電噴柴油車沒力故障，長沙卡特3126發動機維修，長沙卡特挖掘機維修，長沙卡特挖掘機發動機維修，長沙雷沃裝載機fl955e維修，長沙雷沃裝載機fl955e發動機維修

康明斯發動機故障代碼145維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 145 冷卻液溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 145 PID: P110 SPN: 110 FMI: 4 指示燈: 黃色 SRT: QU-145	在康明斯QSK78發動機線束的冷卻液溫度信號觸針上檢測到的電壓低于 0.21 VDC。這不是 CENSE™ 系統錯誤。	可能冒白煙。無康明斯QSK78發動機冷卻液溫度保護。Centinel™ 系統禁用。

康明斯QSK78發動機冷卻液溫度傳感器電路圖

電路圖描述

CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.21 和 4.95 伏之間變化。

如果電壓低于 0.21 伏持續 2 秒以上，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 145。

觸針 22 上的電壓低于 0.21 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-145 故障診斷樹

威爾信發電機dcp-10面板紅燈指，威爾信發電機空氣濾清器芯sev5，威爾信發電機水循環系統，柴油發電機自帶自啟動功能是否，柴油電噴發動機更換缸墊后車子，柴油發電機維修費用，柴油發電機有勵磁系統嗎工作原，柴油發電機有木有勵磁系統，長沙雷沃裝載機發動機維修，長沙雷沃裝載機維修，長沙現代150-7挖機維修，長沙現代150-7挖機發動機維修，長沙現代挖機發動機維修

康明斯發動機故障代碼147維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 147 頻率油門信號低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 147 PID: P91 SPN: 91 FMI: 8 指示燈: 紅色 SRT: QU-147	在 OEM 接口線束的頻率油門信號觸針上檢測到的頻率低于 100 Hz。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。

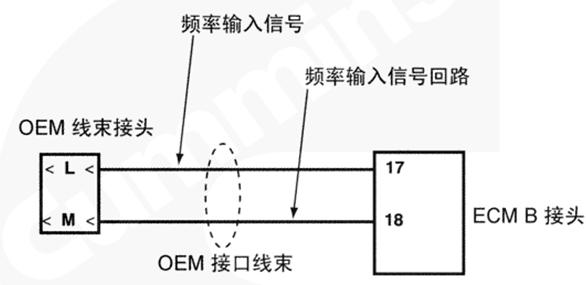

康明斯QSK78發動機油門頻率電路圖

電路圖描述

頻率油門通過 OEM 線束與 OEM 接口線束將駕駛員的油門指令提供給 CM500 ECM。CM500 ECM 利用此信號來確定供油指令。

部件位置

油門位置隨 OEM 的不同而變化。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-147 故障診斷樹

柴油發電機組 組成原動機類型，柴油發電機組lici，perkins2506啟動馬達，柴油電噴車故障實例，柴油電噴車那些傳感器是控制油，柴油電噴電路圖，柴油電噴發動機變速箱上那個是，柴油電噴發動機不著車有幾種故，柴油電噴發動機電路圖，長沙哪里有修進口柴油機的地方，長沙龍工裝載機30維修，長沙龍工裝載機發動機維修，長沙寶馬壓路機維修，長沙寶馬壓路機發動機維修，長沙夏工挖掘機發動機維修

康明斯發動機故障代碼148維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 148 頻率油門電路圖信號高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 148 PID: P91 SPN: 91 FMI: 8 指示燈: 紅色 SRT: QU-148	在 OEM 接口線束的頻率油門信號觸針上檢測到的頻率高于 1500 Hz。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。

康明斯QSK78發動機油門頻率電路圖

電路圖描述

頻率油門通過 OEM 線束與 OEM 接口線束將駕駛員的油門指令提供給 CM500 ECM。CM500 ECM 利用這個信號來確定供油指令。

部件位置

油門位置隨 OEM 的不同而變化。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-148 故障診斷樹

perkins4012-46tag 2a簡介，perkins403a-11g，perkins柴油機，perkins柴油機4016-61trg1參數，柴油車排氣門間隙大發動機溫度，柴油電控東風汽車怎么不著火，柴油電控發動機 氧傳感器，柴油電噴泵上的感應塞叫什么名，柴油電噴車電路維修，柴油電噴車發電機電路，長沙夏工挖掘機維修，長沙彭浦推土機維修，長沙彭浦推土機發動機維修，長沙專門修進口柴油電噴發動機的，長沙大宇斗山挖機維修，長沙大宇斗山挖機發動機維修

康明斯發動機故障代碼151維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 151 冷卻液溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 151 PID: P110 SPN: 110 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: QU-151	檢測到冷卻液溫度高。這不是CENSE™ 系統錯誤。	溫度升高超過閾值后，標定設置功率和轉速逐漸下降并且康明斯QSK78發動機停機。Centinel™ 系統禁用。

康明斯QSK78發動機冷卻液溫度傳感器電路圖

電路圖描述

CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.21 和 4.5 伏之間變化。

如果電壓低于 0.21 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 151。

觸針 22 上的電壓高于 0.21 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-151 故障診斷樹

perkins電噴柴油機，perkins發電機在中國有工廠嗎，perkins發電機轉速傳感器壞會停，perkins發動機配件，柴柴油發電機6000屏控制模塊說，柴發ats，柴油series發動機e04，柴車電噴故障維修，柴油車電噴原理結構，柴油車忽然臭熄火不能起動是怎，

柴油車環口怎么對，長沙魯工裝載機發動機維修，長沙魯工裝載機維修，長沙斗山挖機維修發動機維修，長沙斗山挖機維修，長沙卡特純進口挖機維修

康明斯發動機故障代碼153維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 153 左排前進氣歧管溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 153 PID: P105 SPN: 105 FMI: 3 指示燈: 黃色 SRT: QU-153	檢測到康明斯QSK78發動機線束 CM500 ECM A 接頭的進氣歧管溫度傳感器信號觸針上電壓高于 4.88 VDC。這不是 CENSE™ 系統錯誤。	無進氣歧管空氣溫度康明斯QSK78發動機保護。

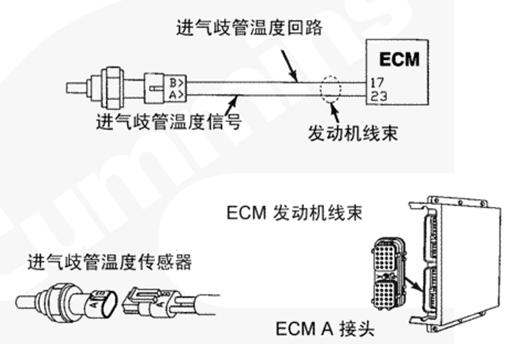

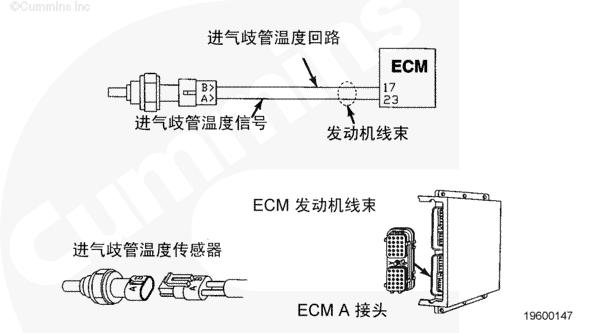

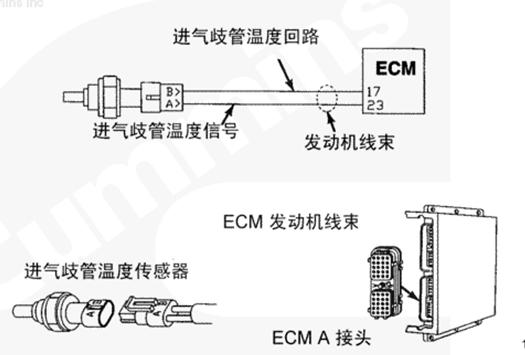

康明斯QSK78發動機左排前進氣歧管溫度傳感器電路圖

電路圖描述

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓高于 4.99 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 153。

觸針 23 上的電壓高于 4.88 伏可能是由信號或回路導線存在開路、電壓對信號或回路導線短路或傳感器開路故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-153 故障診斷樹

perkins發動機配件價格，perkins發動機手冊，perkins發動機油路，perkins高壓油泵，volvo粗濾器，volvo發電機組---8808智能控制，volvo發電機組基礎知識，vta28-g6印度柴油機技術參數，wghf7004，wilson發電機，鉑金斯發動機怎樣調節機油壓力，

采油機幫幫響，長沙卡特純進口挖機發動機維修，長沙維修帕金斯發動機卡特，長沙旋挖鉆機維修，長沙旋挖鉆機發動機維修，浙江小松履帶式挖掘機維修

康明斯發動機故障代碼154維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 154 左排前進氣歧管溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 154 PID: P105 SPN: 105 FMI: 4 指示燈: 黃色 SRT: QU-154	檢測到康明斯QSK78發動機線束的進氣歧管空氣溫度傳感器信號觸針上電壓低于 0.08 VDC。這不是 CENSE™ 系統錯誤。	無進氣歧管空氣溫度康明斯QSK78發動機保護。

康明斯QSK78發動機左排前進氣歧管溫度傳感器電路圖

電路圖描述

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.08 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 154。

觸針 23 上的電壓低于 0.08 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-154 故障診斷樹

perkins耗材，perkins機油濾芯，perkins空氣濾清器總成，perkins濾芯，prelooil pres低機油壓力預，qsb3.9，qsk15發動機，qsk19無高速，qsx78，saa6d170-1發動機，sdmo xs650k價格，sev551n，volvo柴油機冷卻系，浙江小松履帶式挖掘機發動機維修，浙江山推壓路機維修，浙江哪里有修發電機的地方，浙江神鋼挖掘機維修，浙江神鋼挖掘機發動機維修，浙江卡特挖掘機發動機維修

康明斯發動機故障代碼155維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 155 左排前進氣歧管溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 155 PID: P105 SPN: 105 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: QU-155	檢測到進氣歧管溫度高。這不是CENSE™ 系統錯誤。	溫度升高超過閾值后，標定設置功率和轉速逐漸下降并且康明斯QSK78發動機停機。

康明斯QSK78發動機左排前進氣歧管溫度傳感器電路圖

電路圖描述

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.5 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 155。

觸針 23 上的電壓高于 0.5 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-155 故障診斷樹

perkins燃油泵提前裝置結構，qsk23轉速傳感器，qsk38-g5，qsk45柴油機，柴油發電機的維修原理圖，柴油發電機電控原理，柴油發電機控制器，柴油發電機控制系統，柴油發電機拉缸，柴油發電機勵磁，柴油發電機是勵磁的嗎，浙江卡特挖掘機維修，浙江成都神鋼挖掘機維修，浙江成都神鋼挖掘機發動機維修，浙江康明斯發動機專業維修，浙江康明斯發動機維修中心，浙江雷沃挖掘機維修，浙江雷沃挖掘機發動機維修

康明斯發動機故障代碼156維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 156 左排后進氣歧管溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 156 PID: 無 SPN: 1132 FMI: 3 指示燈: 黃色 SRT: CE-156	主線束 ECM A 接頭的左排后進氣歧管溫度傳感器電路圖信號觸針上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 158 被停用。

左排后進氣歧管溫度傳感器電路圖

電路圖描述

左排后進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供左排后進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-156 故障診斷樹

qsk45用什么供油泵，smartcraft 維修，smartcraft 修理，tag2a turbocharger，temp在發電機上是什么意思，柴油發電機自啟動 電路圖，柴油發電機avr控制板故障判斷，柴油發電機ecu是什么啊，柴油發電機保養，柴油發電機常規保養，柴油發電機的節溫器的作用，浙江龍工裝載機30維修，浙江龍工裝載機30發動機維修，浙江20裝載機發動機維修，浙江20裝載機維修，浙江徐工裝載機發動機維修

康明斯發動機故障代碼157維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 157 左排后進氣歧管溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 157 PID:  SPN: 1132 FMI: 4 指示燈: 黃色 SRT: CE-157	檢測到 CENSE™ 線束 ECM A 接頭的左排后進氣歧管溫度傳感器電路圖信號觸針上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 158 被停用。

康明斯QSK78發動機左排后進氣歧管溫度傳感器電路圖

電路圖描述

左排后進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供左排后進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-157 故障診斷樹

tsc1發動機，wye 發電機，阿特拉斯qas40發電機皮帶，愛科發電機組備件，奧林匹亞發電機生產廠家，柴油電噴原理與維修，柴油定速調速器技術知識，柴油發電機 機油消耗 比例，柴油發電機，柴油發電機 電動油門控制原理，柴油發電機 提速不起，浙江徐工裝載機維修，浙江專修柴油發動機的，浙江帕金斯發動機維修，浙江進口挖機發動機維修，浙江進口挖機維修，浙江沃爾沃挖掘發動機維修，浙江沃爾沃挖掘維修

康明斯發動機故障代碼158維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 158 左排后進氣歧管溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 158 PID: 無 SPN: 1132 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: CE-158	左排中間進氣歧管溫度高于正常工作范圍。	無解決辦法。

康明斯QSK78發動機左排后進氣歧管溫度傳感器電路圖

電路圖描述

左排后進氣歧管溫度傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供左排后進氣歧管溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-158 故障診斷樹

奧南發電機 配件，爆壓高排溫低原因，北京叉車配件帕金斯，北京道依茨維修柴油機發電機，柴油電噴故障判斷，柴油電噴回油管怎么看，柴油電噴水溫感應塞工作原理，柴油電噴維修，柴油電噴無力故障，柴油電噴儀表上顯電池電壓過低，浙江裝載機維修，浙江裝載機發動機維修，浙江徐工吊車修理，浙江徐工吊車發動機修理，浙江寶馬格壓路機發動機維修，浙江寶馬格bw226壓路機維修，浙江進口帕金斯發動機總成維修

康明斯發動機故障代碼159維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 159 右排前進氣歧管溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 159 PID: 無 SPN: 1133 FMI: 3 指示燈: 黃色 SRT: CE-159	主線束 ECM A 接頭的右排前進氣歧管溫度傳感器電路圖信號觸針上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 162 被停用。

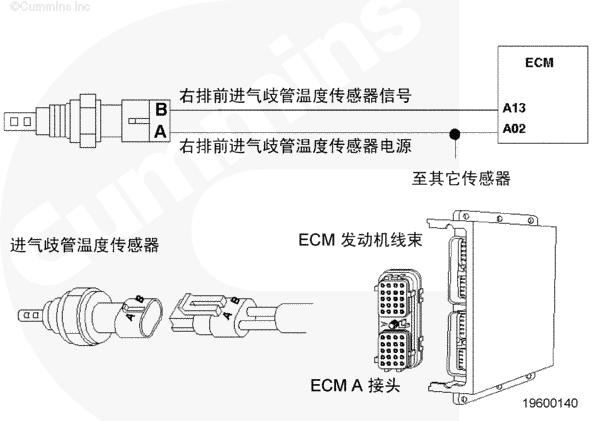

康明斯QSK78發動機右排前進氣歧管溫度傳感器電路圖

電路圖描述

右排前進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供右排前進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

CENSE™ ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-159 故障診斷樹

北京康明斯機油，北京珀金斯發動機配件，北侖電機修理，備用發電機組證明，260馬力康明斯油泵，2674a842，2848a129，3097153，336kw康明斯發動機的啟動馬達，柴油電噴工作原理，浙江龍工855鏟車維修，浙江龍工855鏟車發動機維修，浙江沃爾沃挖機發動機維修，浙江沃爾沃挖機維修，浙江小松履帶式挖掘機維修，浙江小松履帶式挖掘機發動機維修

康明斯發動機故障代碼161維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 161 右排前進氣歧管溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 161 PID:  SPN: 1133 FMI: 4 指示燈: 黃色 SRT: CE-161	檢測到 CENSE™ 右排線束 ECM A 接頭的右排前進氣歧管溫度傳感器電路圖上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 162 被停用。

康明斯QSK78發動機右排前進氣歧管溫度傳感器電路圖

電路圖描述

右排前進氣歧管溫度傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排前進氣歧管溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

CENSE™ ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-161 故障診斷樹

奔馳電子控制技術應用，奔馳發動機電控系統型號，便攜式數碼發電機，變速器控制模塊影響，1千千瓦三菱發電機，24v發電機控制器，2506/1500perkins發動機，2506a-e15tag1參數，2506a-e15tag1技術參數，浙江卡特3126發動機維修，浙江卡特挖掘機維修，浙江卡特挖掘機發動機維修，浙江雷沃裝載機fl955e維修，浙江雷沃裝載機fl955e發動機維修，浙江雷沃裝載機發動機維修

康明斯發動機故障代碼162維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 162 右排后進氣歧管溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 162 PID: 無 SPN: 1133 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: CE-162	右排前進氣歧管溫度高于正常工作范圍。	無解決辦法。

康明斯QSK78發動機右排前進氣歧管溫度傳感器電路圖

電路圖描述

右排前進氣歧管溫度傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排前進氣歧管溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-162 故障診斷樹

并網電路圖，伯瓊斯發動機配件，鉑金斯，鉑金斯4102發動機附件發電機，1104 c – 44 t，1104d-44t 發動機，1106a，1306c-e87tag4，1306c-e87tag4壓縮比，135016340，135016350，135016350濾芯，浙江雷沃裝載機維修，浙江現代150-7挖機維修，浙江現代150-7挖機發動機維修，浙江現代挖機發動機維修，浙江哪里有修進口柴油機的地方，浙江龍工裝載機30維修

康明斯發動機故障代碼163維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 163 右排后進氣歧管溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 163 PID: 無 SPN: 無 FMI: 3 指示燈: 黃色 SRT: CE-163	主線束 ECM A 接頭的右排后進氣歧管溫度傳感器電路圖信號觸針上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 165 被停用。

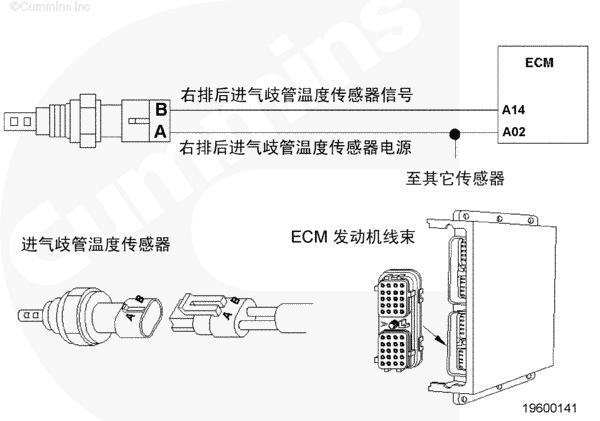

康明斯QSK78發動機右排后進氣歧管溫度傳感器電路圖

電路圖描述

右排后進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供右排后進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

CENSE™ ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-163 故障診斷樹

鉑金斯發電機組維修，uprk0005，ups和柴發同時供給一個電箱怎樣，volvo d9a柴油發動機修理手冊，ll3014b發電機，m11柴油機維修寧波發電機6320發火一至幾缸？，04年徐州卡特發動機高溫，1103a-33g壓縮比，浙江龍工裝載機發動機維修，浙江寶馬壓路機維修，浙江寶馬壓路機發動機維修，浙江夏工挖掘機發動機維修，浙江夏工挖掘機維修，浙江彭浦推土機維修，浙江彭浦推土機發動機維修，浙江專門修進口柴油電噴發動機的

康明斯發動機故障代碼164維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 164 右排后進氣歧管溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 164 PID: 無 SPN: 無 FMI: 4 指示燈: 黃色 SRT: CE-164	檢測到 CENSE™ 右排線束 ECM A 接頭的右排后進氣歧管溫度傳感器電路圖上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 165 被停用。

康明斯QSK78發動機右排后進氣歧管溫度傳感器電路圖

電路圖描述

右排后進氣歧管溫度傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排后進氣歧管溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

CENSE™ ECM 電路圖故障

溫度傳感器故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-164 故障診斷樹

volvo tad柴油機維修，volvo 柴油機 ecu，volvo 船發動機，volvo 發電機 ecu維修，volvo1631柴油機idmt故障卸載，krp1715，

ktaa19-g8 柴油濾芯國產代換號，ktta50-c發動機機油壓力，ll2014h利萊森瑪，浙江大宇斗山挖機維修，浙江大宇斗山挖機發動機維修，浙江魯工裝載機發動機維修，浙江魯工裝載機維修，浙江斗山挖機維修發動機維修，浙江斗山挖機維修，浙江卡特純進口挖機維修

康明斯發動機故障代碼165維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 165 右排后進氣歧管溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 165 PID: 無 SPN: 1133 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: CE-165	右排后進氣歧管溫度高于正常工作范圍。	無解決辦法。

康明斯QSK78發動機右排后進氣歧管溫度傳感器電路圖

電路圖描述

右排后進氣歧管溫度傳感器電路圖向 CENSE™ 康明斯QSK78電子控制模塊 (ECM) 提供右排后進氣歧管溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-165 故障診斷樹

volvo1631柴油機故障符號idmt，volvo柴油發電機baojingtingji，volvo柴油發動機常見故障分析，volvo柴油發動機售后服務，k?50發動機，k38,k50,qsk38和qsk50操作和維，k38調氣門，k38發動機正時，浙江卡特純進口挖機發動機維修，浙江維修帕金斯發動機卡特，浙江旋挖鉆機維修，浙江旋挖鉆機發動機維修，寧波小松履帶式挖掘機維修，寧波小松履帶式挖掘機發動機維修

康明斯發動機故障代碼212維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 212 機油溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 212 PID: P175 SPN: 175 FMI: 3 指示燈: 黃色 SRT: CE-212	在主線束 A ECM 接頭的機油溫度傳感器電路圖信號觸針上檢測到電壓高。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 214 被停用。

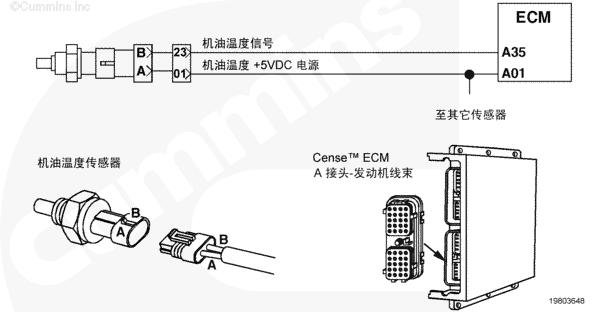

康明斯QSK78發動機機油溫度傳感器電路圖

電路圖描述

機油溫度傳感器電路圖向 CENSE™ ECM 提供機油溫度信號。機油溫度傳感器的電阻隨溫度而變化。CENSE™ ECM 通過監測與機油溫度傳感器串連的內部電阻器兩端的電壓檢測機油溫度傳感器電阻的變化。內部電阻器兩端電壓的變化被轉換成溫度的變化。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

溫度傳感器故障

CENSE™ ECM 電路圖故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-212 故障診斷樹

volvo柴油發動機維修培訓，volvo柴油機電氣圖，康明斯柴油發電機缸套水加熱器，康明斯柴油發電機故障排出，gep30-1，inpower康明斯通信連接頭，insite8，isf電路圖，j1939電噴機，寧波山推壓路機維修，寧波哪里有修發電機的地方，寧波神鋼挖掘機維修，寧波神鋼挖掘機發動機維修，寧波卡特挖掘機發動機維修，寧波卡特挖掘機維修



康明斯發動機故障代碼213維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 213 機油溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 213 PID: P175 SPN: 175 FMI: 4 指示燈: 黃色 SRT: CE-213	檢測到 CENSE™ 線束 A ECM 接頭的機油溫度傳感器電路圖信號觸針上電壓低。	康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 214 被停用。

康明斯QSK78發動機機油溫度傳感器電路圖

電路圖描述

機油溫度傳感器電路圖向 CENSE™ ECM 提供機油溫度信號。機油溫度傳感器的電阻隨溫度而變化。CENSE™ ECM 通過監測與機油溫度傳感器串連的內部電阻器兩端的電壓檢測機油溫度傳感器電阻的變化。內部電阻器兩端電壓的變化被轉換成溫度的變化。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

康明斯QSK78發動機大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對地短路

傳感器信號電路圖對地短路

傳感器電源電路圖開路

傳感器信號電路圖開路

機油溫度傳感器故障

CENSE™ ECM 電路圖故障

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-213 故障診斷樹

康明斯柴油發電機怎樣調油咀，康明斯柴油發電機轉速調整電位，康明斯柴油發電機組ecu控制模塊，康明斯柴油發動機 故障碼，engga發電機維修電話，fleetguard 冷卻劑，g3516h，g6190zld燃油泵，寧波成都神鋼挖掘機維修，寧波成都神鋼挖掘機發動機維修，寧波康明斯發動機專業維修，寧波康明斯發動機維修中心，寧波雷沃挖掘機維修，寧波雷沃挖掘機發動機維修，寧波龍工裝載機30維修，寧波龍工裝載機30發動機維修

康明斯發動機故障代碼214維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 214 機油溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 214 PID: P175 SPN: 175 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: CE-214	機油溫度高于正常工作范圍。	無解決辦法。

康明斯QSK78發動機機油溫度傳感器電路圖

電路圖描述

機油溫度傳感器電路圖向 CENSE™ ECM 提供機油溫度信號。機油溫度傳感器的電阻隨溫度而變化。CENSE™ ECM 通過監測與機油溫度傳感器串連的內部電阻器兩端的電壓檢測機油溫度傳感器電阻的變化。內部電阻器兩端電壓的變化被轉換成溫度的變化。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-214 故障診斷樹

康明斯柴油發動機kta系列發動機，康明斯柴油發動機常見故障分析，勞斯萊斯發電機空氣濾清器，寧波風扇離合器，寧波機組，ecu與ecm有什么區別，eim630-466，engga發電機，engga發電機配件，寧波20裝載機發動機維修，寧波20裝載機維修，寧波徐工裝載機發動機維修，寧波徐工裝載機維修，寧波專修柴油發動機的，寧波帕金斯發動機維修，寧波進口挖機發動機維修，寧波進口挖機維修

康明斯發動機故障代碼219維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 219 遠程機油油位低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 219 PID: P17 SPN: 1380 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-219	檢測到 Centinel™ 系統的遠程機油箱中機油油位偏低。這不是 CENSE™ 系統錯誤。	Centinel™ 系統禁用。

康明斯QSK78發動機補充油箱低機油油位傳感器

電路圖描述

補充油箱低機油油位傳感器監測補充油箱的機油油位，在機油降至規定油位以下時向 CM500 ECM 發送報告。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-219 故障診斷樹

寧波進口發電機出租，寧波卡特彼勒銷售，寧波卡特沃爾沃柴油機維修，寧波康明斯售后，寧波汽柴油機齒輪，ecu和ecm區別，ecu和ecm有什么區別，ecu和啟動馬達，ecu與ecm，寧波沃爾沃挖掘發動機維修，寧波沃爾沃挖掘維修，寧波裝載機維修，寧波裝載機發動機維修，寧波徐工吊車修理，寧波徐工吊車發動機修理，寧波寶馬格壓路機發動機維修，寧波寶馬格bw226壓路機維修

康明斯發動機故障代碼221維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 221 大氣壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 221 PID: P108 SPN: 108 FMI: 3 指示燈: 黃色 SRT: QU-221	檢測到康明斯QSK78發動機線束的大氣壓力信號觸針上電壓高于 4.78 VDC。這不是CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

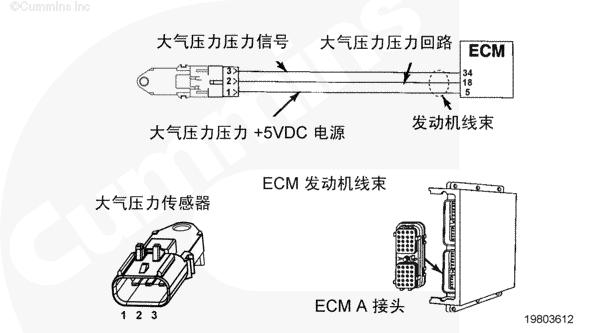

康明斯QSK78發動機大氣壓力傳感器電路圖

電路圖描述

大氣壓力傳感器通過康明斯QSK78發動機線束向 CM500 ECM 提供大氣壓力信號。CM500 ECM 利用大氣壓力傳感器根據海拔調節供油。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-221 故障診斷樹

寧波進口帕金斯發動機總成維修，寧波龍工855鏟車維修，寧波龍工855鏟車發動機維修，寧波沃爾沃挖機發動機維修，寧波沃爾沃挖機維修，寧波小松履帶式挖掘機維修，寧波小松履帶式挖掘機發動機維修，寧波卡特3126發動機維修，寧波卡特挖掘機維修，寧波卡特挖掘機發動機維修，寧波雷沃裝載機fl955e維修，寧波雷沃裝載機fl955e發動機維修，寧波雷沃裝載機發動機維修

康明斯發動機故障代碼222維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 222 大氣壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 222 PID: P108 SPN: 108 FMI: 4 指示燈: 黃色 SRT: QU-222	檢測到康明斯QSK78發動機線束的大氣壓力信號觸針上電壓低于 0.20 VDC。這不是CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機大氣壓力傳感器電路圖

電路圖描述

大氣壓力傳感器通過康明斯QSK78發動機線束向 CM500 ECM 提供大氣壓力信號。CM500 ECM 利用大氣壓力傳感器根據海拔調節供油。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-222 故障診斷樹

帕金斯3000系列發電機配件，帕金斯td820增壓起多少錢，帕金斯發動機柴油泵，帕金斯發動機電控單體泵價格，3638361，

3680542，4012柴油機，4016-61trg3 electropak，4016tag，4016trg3，403d-15，ecm發動機控制模塊是什么，寧波雷沃裝載機維修，寧波現代150-7挖機維修，寧波現代150-7挖機發動機維修，寧波現代挖機發動機維修，寧波哪里有修進口柴油機的地方，寧波龍工裝載機30維修

康明斯發動機故障代碼223維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 223 CORS 燃燒電磁閥 - 部件低壓短路

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 223 PID: S85 SPN: 1265 FMI: 4 指示燈: 黃色 SRT: QU-223	Centinel™ 燃燒電磁閥電路圖開路或短路。檢測到 OEM 接口線束的 Centinel™ 燃燒電磁閥電源觸針上電壓低于 18.0 VDC，或者電磁閥電阻下降到 80 歐姆以下。這不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機燃燒電磁閥電路圖

電路圖描述

燃燒電磁閥控制燃燒循環中進入機油控制閥的機油流量。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-223 故障診斷樹

帕金斯發動機風扇，帕金斯發動機呼市配件，帕金斯發動機配件系統，帕金斯發動機售后服務熱線，四缸機子怎么調氣門，凸輪軸，威爾信12v eim sr(630-465)，威爾信2001控制屏資料，寧波龍工裝載機發動機維修，寧波寶馬壓路機維修，寧波寶馬壓路機發動機維修，寧波夏工挖掘機發動機維修

康明斯發動機故障代碼225維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 225 CORS 補充閥 - 部件低壓短路

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 225 PID: S85 SPN: 1266 FMI: 4 指示燈: 黃色 SRT: QU-225	Centinel™ 燃燒電磁閥電路圖開路或短路。檢測到 OEM 接口線束的 Centinel™ 燃燒電磁閥電源觸針上電壓低于 18.0 VDC，或者電磁閥電阻下降到 80 歐姆以下。這不是 CENSE™ 系統錯誤。	CM500 ECM 斷開 Centinel™ 補充閥的電源電壓并停用 Centinel™ 系統。

康明斯QSK78發動機補充電磁閥

電路圖描述

補充電磁閥控制補充燃燒循環中進入機油控制閥的機油流量。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

帕金斯發動機油泵，帕金斯機油濾清器，帕金斯濾清器，珀金斯四缸氣門怎么調，珀金斯油嘴，四缸發動機調氣門，四缸發動機國四電噴柴油發電機，四缸機16汽門調解法，寧波夏工挖掘機維修，寧波彭浦推土機維修，寧波彭浦推土機發動機維修，寧波專門修進口柴油電噴發動機的，寧波大宇斗山挖機維修

康明斯QSK78發動機故障代碼231維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 231 冷卻液壓力傳感器電路圖高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 231 PID: P109 SPN: 109 FMI: 3 指示燈: 黃色 SRT: QU-231	檢測到康明斯QSK78發動機線束的冷卻液壓力傳感器信號觸針上電壓高于 4.72 VDC。這不是 CENSE™ 系統錯誤。	無冷卻液壓力的康明斯QSK78發動機保護。

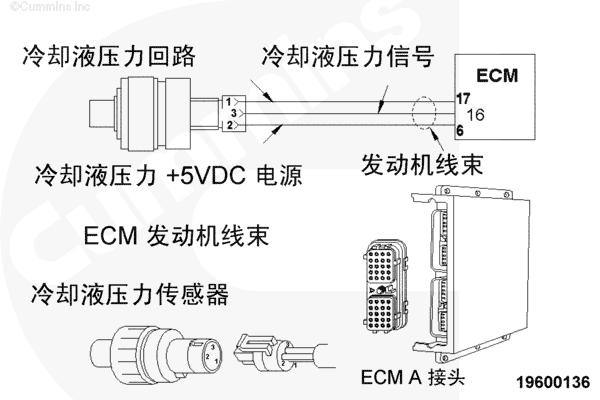

康明斯QSK78發動機冷卻液壓力傳感器電路圖

電路圖描述

冷卻液壓力傳感器監測冷卻液壓力并通過康明斯QSK78發動機線束的冷卻液壓力傳感器信號觸針將信息傳送至 CM500 ECM。

CM500 ECM 監測冷卻液壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

冷卻液壓力傳感器信號觸針上的電壓高于 4.72 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 231，這可能是由電源導線、信號導線或回路導線存在短路、回路導線存在開路或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

汽車柴油發動機與發電機的柴油，汽車發動機排氣出口溫度，汽車各缸排氣溫度不一樣是什么，汽車排氣溫度過低，斯坦福發電機繞組圖，四缸柴油機發動機連桿螺栓上多康明斯kta38缸體價格，康明斯ktaa19，g6a發動機無力冒，康明斯k系列質量，寧波大宇斗山挖機發動機維修，寧波魯工裝載機發動機維修，寧波魯工裝載機維修，寧波斗山挖機維修發動機維修，寧波斗山挖機維修，寧波卡特純進口挖機維修

，

康明斯QSK78發動機故障代碼232維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 232 冷卻液壓力傳感器電路圖低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 232 PID: P109 SPN: 109 FMI: 4 指示燈: 黃色 SRT: QU-232	檢測到康明斯QSK78發動機線束的冷卻液壓力傳感器信號觸針上電壓低于 0.33 VDC。這不是 CENSE™ 系統錯誤。	無冷卻液壓力的康明斯QSK78發動機保護。

康明斯QSK78發動機冷卻液壓力傳感器電路圖

電路圖描述

冷卻液壓力傳感器監測冷卻液壓力并通過康明斯QSK78發動機線束的冷卻液壓力傳感器信號觸針將信息傳送至 CM500 ECM。

CM500 ECM 監測冷卻液壓力傳感器信號觸針上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

冷卻液壓力傳感器信號觸針上的電壓低于 0.33 伏將引發康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 232，這可能是由電源導線、信號導線或回路導線存在短路、回路導線存在開路或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

汽車起動機 寧波，汽缸墊1830327，請問柴油機的增壓器內串油會產，曲軸磁力探傷后怎樣消磁，日本三菱柴油發電機，斯坦福發電機隔離變壓器，斯坦福發電機故障排除，康明斯m11大油門冒黑煙，康明斯m11維修視頻，電噴發動機有幾個柱塞，電噴康明斯機油壓力傳感器圖，寧波卡特純進口挖機發動機維修，寧波維修帕金斯發動機卡特，寧波旋挖鉆機維修，寧波旋挖鉆機發動機維修，哪里有小松履帶式挖掘機維修

康明斯QSK78發動機故障代碼233維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 233 冷卻液壓力過低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 233 PID: P109 SPN: 109 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-233	檢測到冷卻液壓力低。康明斯QSK78發動機線束冷卻液壓力信號觸針上的電壓信號指示冷卻液壓力低于 28 kPa [4 psi] (800 rpm)、41 kPa [6 psi] (1300 rpm)、76 kPa [11 psi] (1800 rpm)、96 kPa [14 psi] (2000 rpm) 以及 103 kPa [15 psi]（2100 rpm 以上）。這不是 CENSE™ 系統錯誤。	報警后一段時間，標定設置功率逐漸下降、轉速下降和康明斯QSK78發動機停機時間。

康明斯QSK78發動機冷卻液壓力傳感器電路圖

電路圖描述

冷卻液壓力傳感器監測冷卻液壓力并通過康明斯QSK78發動機線束的冷卻液壓力傳感器信號觸針將信息傳送至 CM500 ECM。

CM500 ECM 監測冷卻液壓力傳感器信號觸針上的電壓并將其轉換成壓力值。CM500 ECM 將冷卻液壓力值用于康明斯QSK78發動機保護系統

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-233 故障診斷樹

銳界發動機機油壓力低，三菱 loss，三菱12缸發電機，三菱柴油機1100kw需要加多少潤，三菱零配件中心倉庫，三相發電機并網的條件是什么，電噴玉柴4112發動機維修方便嗎，東風柴油車凸輪軸位置傳感器損，東風康明斯3.9排量噴油時間調整，哪里有小松履帶式挖掘機發動機維修，長沙哪里有山推壓路機維修，哪里有修發電機的地方，哪里有神鋼挖掘機維修，哪里有神鋼挖掘機發動機維修，哪里有卡特挖掘機發動機維修

康明斯QSK78發動機故障代碼234維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 234 康明斯QSK78發動機超速

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 234 PID: P190 SPN: 190 FMI: 0 指示燈: 紅色 SRT: QU-234	康明斯QSK78發動機線束的康明斯QSK78發動機轉速信號 1 觸針與康明斯QSK78發動機轉速回路 1 觸針上和 / 或康明斯QSK78發動機轉速信號 2 觸針與康明斯QSK78發動機轉速回路 2 觸針上的康明斯QSK78發動機轉速信號表示康明斯QSK78發動機轉速高于安全運轉轉速極限。對于 QSK19 極限值為 2450 RPM，對于 QSK60 極限值為 2190 RPM。這不是 CENSE™ 系統錯誤。	燃油切斷電磁閥斷電（閥關閉）。當康明斯QSK78發動機轉速降到其轉速上閾值時將重新向閥通電（燃油切斷閥開啟）。

康明斯QSK78發動機超速

電路圖描述

康明斯QSK78發動機轉速位置傳感器監測康明斯QSK78發動機位置和康明斯QSK78發動機轉速。然后它通過康明斯QSK78發動機線束將此信息傳送至 CM500 ECM。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-234 故障診斷樹

陜汽康明斯機油壓力，陜西柴油機ds-22c船用柴油機上，陜西勞斯萊斯發電機維修，上海進口發電機維修中心，斯坦夫電機故障，

斯坦福保修，斯坦福電機維修，東風康明斯6bt發動機性能曲線，東風康明斯c系列發動機，東風康明斯柴油機電路圖，哪里有卡特挖掘機維修，哪里有成都神鋼挖掘機維修，哪里有神鋼挖掘機發動機維修，哪里有康明斯發動機專業維修，哪里有康明斯發動機維修中心，哪里有雷沃挖掘機維修

康明斯QSK78發動機故障代碼235維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 235 冷卻液液位低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 235 PID: P111 SPN: 111 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-235	檢測到冷卻液液位低。OEM 線束冷卻液液位信號觸針上的電壓信號指示車輛散熱器中冷卻液液位低。這不是 CENSE™ 系統錯誤。	報警后一段時間， 標定設置功率逐漸下降、轉速逐漸下降和康明斯QSK78發動機停機。

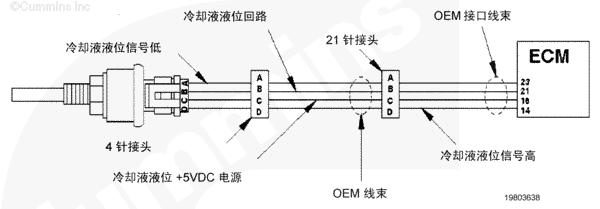

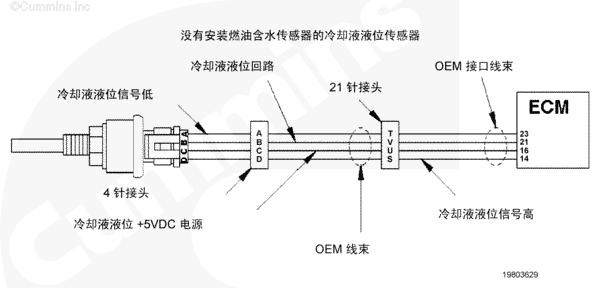

康明斯QSK78發動機冷卻液液位傳感器電路圖

電路圖描述

冷卻液液位傳感器監測冷卻系統中的冷卻液液位，并將信息通過 OEM 線束傳送至 CM500 ECM。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-235 故障診斷樹

上海康明斯特約維修，上海康明斯原裝發動機啟動機，上海馬拉松150kw發電機調節器哪，上海馬拉松220kw發電機并聯運行，

手動發電機維修，雙電源切換啟動發電機怎么聯絡，雙路輸出壓力傳感器，誰有原裝perkins品牌的增壓器，哪里有雷沃挖掘機發動機維修，哪里有龍工裝載機30維修，哪里有龍工裝載機30發動機維修，哪里有20裝載機發動機維修，哪里有20裝載機維修，哪里有徐工裝載機發動機維修

康明斯QSK78發動機故障代碼237維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 237 多機同步

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 237 PID: S30 SPN: 644 FMI: 2 指示燈: 黃色 SRT: QU-237	OEM 接口線束輸入油門信號觸針工作負載循環小于 3% 或大于 97%。這不是CENSE™ 系統錯誤。	如果是硬連接，所有康明斯QSK78發動機（第一級和第二級）會在報警后一段時間停機。如果是軟連接，報警后一段時間，僅從動康明斯QSK78發動機停機。

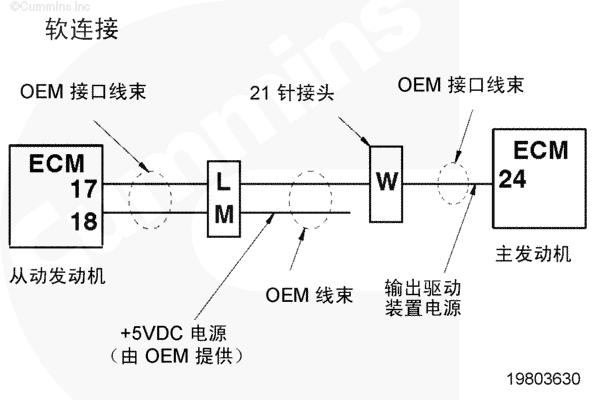

康明斯QSK78發動機多機同步電路圖圖：

電路圖描述

主康明斯QSK78發動機輸出一個油門工作負載循環信號到輸出驅動器電源觸針上。從動康明斯QSK78發動機接收該信號，并用作油門輸入。OEM 提供一個連至從動康明斯QSK78發動機的 +5 VDC 電源來完善這個電路圖。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-237 故障診斷樹

深海8620控制器中文說明，沈陽奧林匹亞鍋爐配件，十六缸做功順序，十千萬發電機配件，什么是柴油機ecu，什么是發電機ecu，哪里有徐工裝載機維修，哪里有專修柴油發動機的，哪里有帕金斯發動機維修，哪里有進口挖機發動機維修，哪里有進口挖機維修，哪里有沃爾沃挖掘發動機維修，哪里有沃爾沃挖掘維修，哪里有裝載機維修，哪里有裝載機發動機維修

康明斯QSK78發動機故障代碼252維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 252 機油油位信號無效

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 252 PID: P98 SPN: 98 FMI: 2 指示燈: 黃色 SRT: QU-252	機油油位信號無效。這不是 CENSE™ 系統錯誤。	無機油油位低康明斯QSK78發動機保護。Centinel™ 系統禁用。

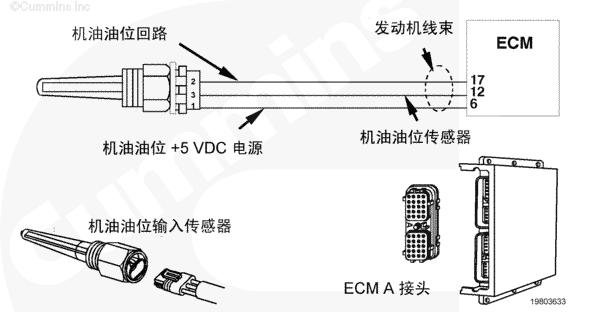

康明斯QSK78發動機機油油位傳感器電路圖

電路圖描述

CM500 ECM 利用機油油位傳感器監測康明斯QSK78發動機內的機油油量。檢測到機油油位輸入傳感器觸針上機油油位低可能造成康明斯QSK78發動機保護系統使功率下降并關閉康明斯QSK78發動機。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

深海8620控制器中文說明，沈陽奧林匹亞鍋爐配件，十六缸做功順序，十千萬發電機配件，哪里有徐工吊車修理，哪里有徐工吊車發動機修理，哪里有寶馬格壓路機發動機維修，哪里有寶馬格bw226壓路機維修，哪里有進口帕金斯發動機總成維修，哪里有龍工855鏟車維修，哪里有龍工855鏟車發動機維修，哪里有沃爾沃挖機發動機維修，哪里有沃爾沃挖機維修

康明斯QSK78發動機故障代碼253維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 253 機油油位低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 253 PID: P98 SPN: 98 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-253	檢測到機油油位低。康明斯QSK78發動機線束機油油位信號觸針上的電壓信號指示康明斯QSK78發動機中機油油位低。這不是 CENSE™ 系統錯誤。	報警后一段時間，標定設置功率逐漸下降和康明斯QSK78發動機停機。

康明斯QSK78發動機機油油位傳感器電路圖

電路圖描述

CM500 ECM 利用機油油位傳感器監測康明斯QSK78發動機內的機油油量。檢測到機油油位輸入傳感器觸針上機油油位低可能導致康明斯QSK78發動機不能起動。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-253 故障診斷樹

什么是柴油機ecu，什么是發電機ecu，手動發電機維修，雙電源切換啟動發電機怎么聯絡，哪里有小松履帶式挖掘機維修，哪里有卡特3126發動機維修，哪里有卡特挖掘機維修，哪里有卡特挖掘機發動機維修，哪里有雷沃裝載機fl955e維修，哪里有雷沃裝載機fl955e發動機維修，哪里有雷沃裝載機發動機維修，哪里有雷沃裝載機維修，哪里有現代150-7挖機維修，哪里有現代150-7挖機發動機維修

康明斯QSK78發動機故障代碼254維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 254 燃油切斷閥電磁閥低壓斷路或開路

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 254 PID: S17 SPN: 632 FMI: 4 指示燈: 無 SRT: QU-254	燃油切斷閥電磁閥電路圖開路或短路。檢測到康明斯QSK78發動機線束燃油切斷閥電磁閥電源觸針上電壓低于 6.0 VDC，或者電磁閥電阻下降到小于 20 歐姆。這不是 CENSE™ 系統錯誤。	CM500 ECM 斷開燃油切斷閥電源電壓。康明斯QSK78發動機熄火。

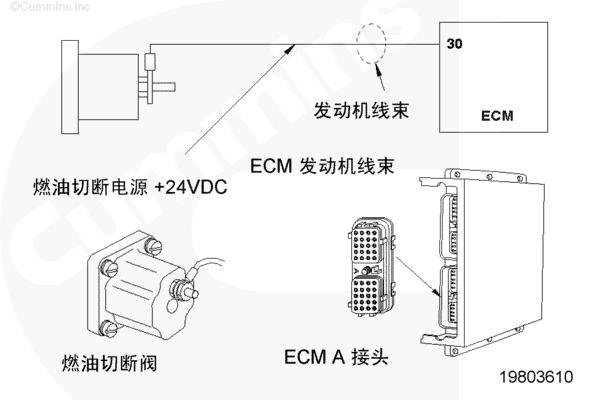

康明斯QSK78發動機燃油切斷電磁閥電路圖

電路圖描述

燃油切斷電磁閥是 CM500 ECM 用來控制向油軌電路圖供油的一個裝置。CM500 ECM 可以通過切斷燃油切斷電磁閥的電源而關閉康明斯QSK78發動機。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

雙路輸出壓力傳感器，誰有原裝perkins品牌的增壓器2，斯坦夫電機故障，斯坦福保修，斯坦福電機維修，哪里有現代挖機發動機維修，哪里有修進口柴油機的地方，哪里有龍工裝載機30維修，哪里有龍工裝載機發動機維修，哪里有寶馬壓路機維修，哪里有寶馬壓路機發動機維修，哪里有夏工挖掘機發動機維修，哪里有夏工挖掘機維修，哪里有彭浦推土機維修，哪里有彭浦推土機發動機維修

康明斯QSK78發動機故障代碼259維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 259 燃油切斷電磁閥電源電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 259 PID: S17 SPN: 632 FMI: 7 指示燈: 紅色 SRT: QU-259	燃油切斷閥開啟且無法關閉。這不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機燃油切斷電磁閥電路圖

電路圖描述

燃油切斷電磁閥是 CM500 ECM 用來控制向油軌電路圖供油的一個裝置。CM500 ECM 可以通過切斷燃油切斷電磁閥的電源而關閉康明斯QSK78發動機。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-259 故障診斷樹

斯坦福發電機隔離變壓器，斯坦福發電機故障排除，斯坦福發電機繞組圖，四缸柴油機發動機連桿螺栓上多，哪里有專門修進口柴油電噴發動機的，哪里有大宇斗山挖機維修，哪里有大宇斗山挖機發動機維修，哪里有魯工裝載機發動機維修，哪里有魯工裝載機維修，哪里有斗山挖機維修發動機維修，哪里有斗山挖機維修，哪里有卡特純進口挖機維修，哪里有卡特純進口挖機發動機維修

康明斯QSK78發動機261故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 261 燃油溫度高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 261 PID: P174 SPN: 174 FMI: 0 指示燈: 康明斯QSK78發動機保護 SRT: QU-261	檢測到冷卻液溫度高。康明斯QSK78發動機線束燃油溫度信號觸針上的電壓信號指示燃油溫度高于 71°C [160°F]。這不是 CENSE™ 系統錯誤。	報警后一段時間，與標定相關的功率逐漸下降、轉速降低，康明斯QSK78發動機停機。

康明斯QSK78發動機燃油溫度傳感器電路圖

電路圖描述

四缸發動機調氣門，四缸發動機國四電噴柴油發電機，四缸機16汽門調解法，哪里有維修帕金斯發動機卡特，哪里有旋挖鉆機維修，哪里有旋挖鉆機發動機維修，專業的小松履帶式挖掘機維修，專業的小松履帶式挖掘機發動機維修，專業的長沙山推壓路機維修，哪里有專業的修發電機的地方，專業的神鋼挖掘機維修，專業的神鋼挖掘機發動機維修，專業的卡特挖掘機發動機維修

康明斯QSK78發動機263故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 263 燃油溫度傳感器電路圖高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 263 PID: P174 SPN: 174 FMI: 3 指示燈: 黃色 SRT: QU-263	檢測到康明斯QSK78發動機線束的燃油溫度信號觸針上電壓高于 4.95 VDC。這不是CENSE™ 系統錯誤。	無康明斯QSK78發動機燃料溫度保護。

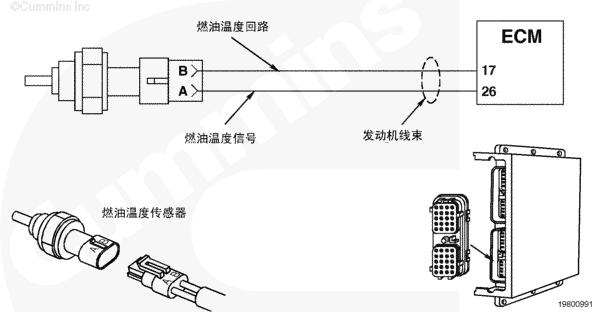

康明斯QSK78發動機燃油溫度傳感器電路圖

電路圖描述

CM500 ECM 將燃油溫度傳感器用于監測燃油溫度。CM500 ECM 將燃油溫度用于康明斯QSK78發動機保護系統、正時和供油控制。CM500 ECM 監測康明斯QSK78發動機燃油溫度信號觸針上的電壓并將其轉換成溫度值。CM500 ECM 預計電壓在 0.5 伏到 4.5 伏之間變化。如果電壓高于 4.95 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 263。

燃油溫度信號觸針上的電壓高于 4.95 伏可能是由于信號或回路導線中開路，或電壓對信號或回路導線短路，或傳感器開路故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-263 故障診斷樹

四缸機子怎么調氣門，凸輪軸，威爾信12v eim sr(630-465)，威爾信2001控制屏資料，專業的卡特挖掘機維修，專業的成都神鋼挖掘機維修，專業的成都神鋼挖掘機發動機維修，專業的康明斯發動機維修，專業的康明斯發動機維修中心，專業的雷沃挖掘機維修，專業的雷沃挖掘機發動機維修，專業的龍工裝載機30維修，專業的龍工裝載機30發動機維修

康明斯QSK78發動機265故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 265 燃油溫度傳感器電路圖低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 265 PID: P174 SPN: 174 FMI: 4 指示燈: 黃色 SRT: QU-265	檢測到康明斯QSK78發動機線束的燃油溫度信號觸針上電壓低于 0.21 VDC。這不是CENSE™ 系統錯誤。	無康明斯QSK78發動機燃料溫度保護。

康明斯QSK78發動機燃油溫度傳感器電路圖

電路圖描述

CM500 ECM 將燃油溫度傳感器用于監測燃油溫度。CM500 ECM 將燃油溫度用于康明斯QSK78發動機保護系統、正時和供油控制。CM500 ECM 監測康明斯QSK78發動機燃油溫度信號觸針上的電壓并將其轉換成溫度值。CM500 ECM 預計電壓在 0.5 伏到 4.5 伏之間變化。如果電壓低于 0.21 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 265。

燃油溫度信號觸針上的電壓低于 0.21 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

威爾信4000控制屏操作手冊，威爾信6000系列控制系統使用手，威爾信發電機組 蓄電池大小，威爾信發電機組代理，威爾信發電機組燃油電磁閥，專業的20裝載機發動機維修，專業的20裝載機維修，專業的徐工裝載機發動機維修，專業的徐工裝載機維修，專業的專修柴油發動機的，專業的帕金斯發動機維修，專業的進口挖機發動機維修，專業的進口挖機維修

康明斯QSK78發動機292故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 292 OEM 溫度傳感器超出正常工作范圍

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 292 PID: P441 SPN: 1083 FMI: 14 指示燈: 康明斯QSK78發動機保護 SRT: QU-292	檢測到 OEM 溫度超出范圍。OEM 溫度信號觸針上的電壓信號指示 OEM 溫度超出 OEM 規定的閾值。這不是 CENSE™ 系統錯誤。	報警后一段時間，標定設置功率下降、轉速下降和康明斯QSK78發動機停機。

康明斯QSK78發動機OEM 溫度電路圖

電路圖描述

CM500 ECM 利用 OEM 電阻信號監測 OEM 溫度。CM500 ECM 將 OEM 溫度用于康明斯QSK78發動機保護系統

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-292 故障診斷樹

威爾信啟動控制模塊，威爾信與珀金斯零件型號對照表，威爾遜柴油發電機p44e空配件報，威爾遜油機控制屏，威斯特帕金斯發動機配件，專業的沃爾沃挖掘發動機維修，專業的沃爾沃挖掘維修，專業的裝載機維修，專業的裝載機發動機維修，專業的徐工吊車修理，專業的徐工吊車發動機修理，專業的寶馬格壓路機發動機維修，專業的寶馬格bw226壓路機維修，專業的進口帕金斯發動機總成維修

康明斯QSK78發動機293故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 293 OEM 溫度傳感器高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 293 PID: P441 SPN: 1083 FMI: 3 指示燈: 黃色 SRT: QU-293	在 OEM 接口線束的 OEM 溫度傳感器信號觸針上檢測到的 DC 電壓指示傳感器高壓故障。這不是 CENSE™ 系統錯誤。	無 OEM 溫度的康明斯QSK78發動機保護。

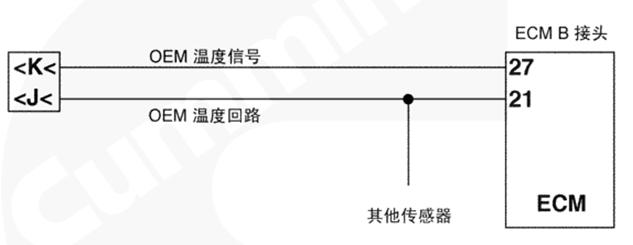

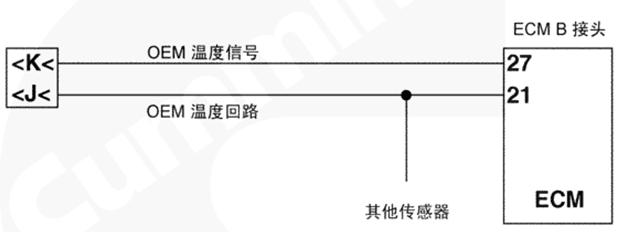

OEM 溫度電路圖

電路圖描述

CM500 ECM 利用 OEM 傳感器信號監測 OEM 溫度。CM500 ECM 將 OEM 溫度用于康明斯QSK78發動機保護系統。信號線或回路導線開路、電壓短路或傳感器有故障都會導致傳感器高壓故障。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

為什么滑差太大會并不了網，為收到來自電噴的請求信號是什，維修完多缸柴油機增壓機排氣帶，溫州柴油發電機修理哪里有？，溫州柴油機組合油泵調試維修中，專業的龍工855鏟車維修，專業的龍工855鏟車發動機維修，專業的沃爾沃挖機發動機維修，專業的沃爾沃挖機維修，專業的小松履帶式挖掘機維修，專業的小松履帶式挖掘機發動機維修，專業的卡特3126發動機維修，專業的卡特挖掘機維修，專業的卡特挖掘機發動機維修

康明斯QSK78發動機294故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 294 OEM 溫度傳感器低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 294 PID: 無 SPN: 1083 FMI: 4 指示燈: 黃色 SRT: QU-294	在 OEM 接口線束的 OEM 溫度傳感器信號觸針上檢測到的 DC 電壓指示傳感器低壓故障。這不是 CENSE™ 系統錯誤。	無 OEM 溫度的康明斯QSK78發動機保護。

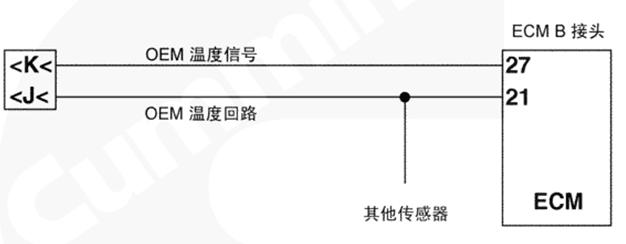

OEM 溫度電路圖

電路圖描述

CM500 ECM 利用 OEM 傳感器信號監測 OEM 溫度。CM500 ECM 將 OEM 溫度用于康明斯QSK78發動機保護系統。電源線和回路導線對地短路或傳感器內部接地（故障）會導致傳感器低壓故障。

部件位置

有關部件的詳細視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-294 故障診斷樹

溫州發電機維修，溫州市修理發電機，我的車是陜汽m11電噴發動機不著，我剛大修了一臺康明斯210馬力發，沃爾沃250kw價格，沃爾沃tad 1241 ge電噴柴油發電，專業的雷沃裝載機fl955e維修，專業的雷沃裝載機fl955e發動機維修，專業的雷沃裝載機發動機維修，專業的雷沃裝載機維修，專業的現代150-7挖機維修，專業的現代150-7挖機發動機維修，專業的現代挖機發動機維修，哪里有專業的修進口柴油機的地方，專業的龍工裝載機30維修

康明斯QSK78發動機296故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 296 OEM 壓力傳感器超出正常工作范圍

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 296 PID: P223 SPN: 1084 FMI: 14 指示燈: 康明斯QSK78發動機保護 SRT: QU-296	已經檢測到 OEM 壓力超出范圍。OEM 壓力信號觸針上的電壓信號指示 OEM 壓力超出 OEM 規定的閾值。這不是CENSE™ 系統錯誤。	報警后一段時間，OEM 和標定設置功率逐漸下降、轉速下降和康明斯QSK78發動機停機。

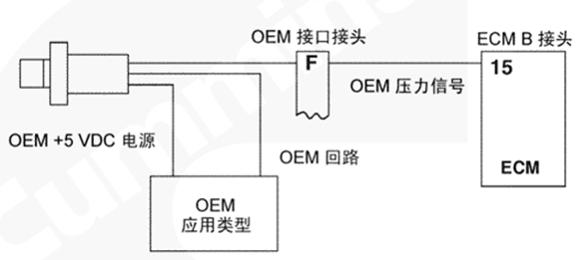

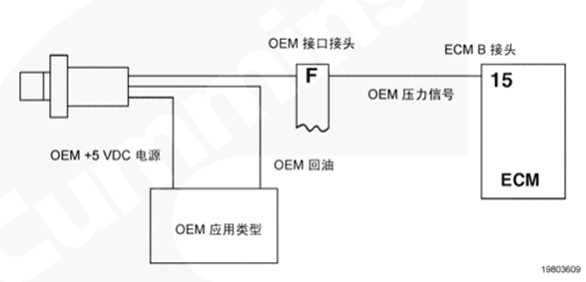

OEM 壓力電路圖

電路圖描述

OEM 壓力傳感器監測基于應用所需的壓力。OEM 壓力讀數經 OEM 接口線束的 OEM 壓力信號觸針傳送至 CM500 ECM。CM500 ECM 預計正常康明斯QSK78發動機運轉過程中電壓值在 0.5 到 4.5 VDC 內變動。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-296 故障診斷樹

沃爾沃tad720ge水泵葉輪，沃爾沃柴油發電機出現ecu報警是，沃爾沃柴油發電機組大修配件，沃爾沃柴油機傳感器，沃爾沃柴油機故障分析，沃爾沃柴油機維修視頻，專業的龍工裝載機發動機維修，專業的寶馬壓路機維修，專業的寶馬壓路機發動機維修，專業的夏工挖掘機發動機維修，專業的夏工挖掘機維修，專業的彭浦推土機維修，專業的彭浦推土機發動機維修，專業的修進口柴油電噴發動機的，專業的大宇斗山挖機維修

康明斯QSK78發動機297故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 297 OEM 壓力傳感器高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 297 PID: P223 SPN: 1084 FMI: 3 指示燈: 黃色 SRT: QU-297	在 OEM 接口線束的 OEM 壓力傳感器信號觸針上檢測到的 DC 電壓指示傳感器高壓故障。這不是 CENSE™ 系統錯誤。	無 OEM 壓力的康明斯QSK78發動機保護。

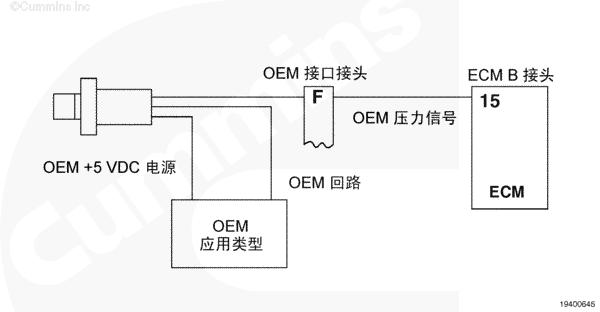

OEM 壓力傳感器電路圖

電路圖描述

CM500 ECM 利用 OEM 傳感器信號監測 OEM 壓力。CM500 ECM 將 OEM 壓力用于康明斯QSK78發動機保護系統。信號線或回路導線開路、短路或傳感器有故障都會導致傳感器高壓故障。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-297 故障診斷樹

沃爾沃發電機調整菜單，沃爾沃發電機發生水溫過高報警，沃爾沃發電機配件大全，沃爾沃發電機維修，沃爾沃發電機組500kw，沃爾沃發動機dcu，專業的大宇斗山挖機發動機維修，專業的魯工裝載機發動機維修，專業的魯工裝載機維修，專業的斗山挖機維修發動機維修，專業的斗山挖機維修，專業的卡特純進口挖機維修，專業的卡特純進口挖機發動機維修，專業的維修帕金斯發動機卡特

康明斯QSK78發動機298故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 298 OEM 壓力傳感器低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 298 PID: P223 SPN: 1084 FMI: 4 指示燈: 黃色 SRT: QU-298	在 OEM 接口線束的 OEM 壓力傳感器信號觸針上檢測到的 DC 電壓指示傳感器低壓故障。這不是 CENSE™ 系統錯誤。	無 OEM 壓力的康明斯QSK78發動機保護。

OEM 壓力傳感器電路圖

電路圖描述

CM500 ECM 利用 OEM 傳感器信號監測 OEM 壓力。CM500 ECM 將 OEM 壓力用于康明斯QSK78發動機保護系統。信號線對地短路或傳感器內部接地（故障）會導致傳感器低壓故障。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-298 故障診斷樹

沃爾沃發動機dcu顯示控制單元遠，沃爾沃發動機代碼，沃爾沃發動機維修，無刷發電機hc4，無刷同步發電機ifc5，無錫stamford發電售后服務電話，康明斯發電機控制器用的是哪家，專業的旋挖鉆機維修，專業的旋挖鉆機發動機維修，小松履帶式挖掘機維修哪里好，小松履帶式挖掘機發動機維修哪里好，長沙山推壓路機維修哪里好，哪里有修發電機的地方哪里好，神鋼挖掘機維修哪里好，神鋼挖掘機發動機維修哪里好

康明斯QSK78發動機316故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 316 燃油泵執行器開路或高壓短路

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 316 PID: S78 SPN: 931 FMI: 3 指示燈: 黃色 SRT: QU-316	康明斯QSK78發動機線束中燃油泵執行器電路圖開路，或者電源觸針對蓄電池電壓短路或?qū)Φ囟搪罚蛘呋芈酚|針對蓄電池電壓短路或?qū)Φ囟搪贰＿@不是CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。執行器打開、關閉或部分關閉。

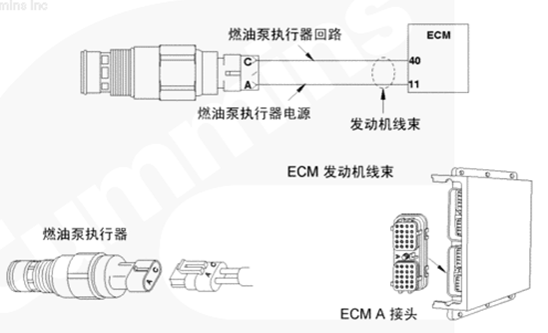

康明斯QSK78發動機燃油泵執行器電路圖

電路圖描述

燃油泵執行器電路圖向燃油泵執行器供電。CM500 ECM 指令燃油泵執行器的電流不斷變化，以控制輸送至控制閥總成的燃油泵輸出壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-316 故障診斷樹

西安康明斯951故障代碼，西安康明斯ecm，西安重慶康明斯柴油機動力公司，西門子發電機加熱，錫柴油電噴發動機為什么噴油系，夏工兩頭忙，卡特挖掘機發動機維修哪里好，卡特挖掘機維修哪里好，成都神鋼挖掘機維修哪里好，成都神鋼挖掘機發動機維修哪里好，康明斯發動機專業維修哪里好，康明斯發動機維修中心哪里好

康明斯QSK78發動機318故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 318 燃油泵供油流量不匹配

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 318 PID: S78 SPN: 931 FMI: 7 指示燈: 黃色 SRT: QU-318	估計燃油泵壓力和期望燃油泵壓力之間的誤差超出容許極限值。這不是CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。

康明斯QSK78發動機燃油系統流動示意圖

電路圖描述

CM500 ECM 利用燃油泵壓力信號和康明斯QSK78發動機轉速估算康明斯QSK78發動機接收的實際供油，并持續將此數值與已知轉速和負載的期望供油進行比較。當這些數值中的誤差太大，并且持續時間太長時，記錄康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 318。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

廈門哪里有賣帕金斯配件，相復勵交流同步發電機配件，小松柴油發電機油泵執行器，康明斯電控發動機，康明斯電控發動機插頭，康明斯電控發動機原理與檢測技，雷沃挖掘機維修哪里好，雷沃挖掘機發動機維修哪里好，龍工裝載機30維修哪里好，龍工裝載機30發動機維修哪里好，20裝載機發動機維修哪里好，20裝載機維修哪里好，徐工裝載機發動機維修哪里好，徐工裝載機維修哪里好

康明斯QSK78發動機343故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 343 電子控制模塊（ECM）內部通信錯誤

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 343 PID: S254 SPN: 629 FMI: 12 指示燈: 黃色 SRT: QU-343	到 CM500 ECM 的內部微處理器通信錯誤。這不是CENSE™ 系統錯誤。	不確定，性能將受到影響或者不受影響。

康明斯QSK78發動機燃油泵執行器電路圖

電路圖描述

CM500 ECM 是一臺負責康明斯QSK78發動機控制、診斷和用戶特性的電腦。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-343 故障診斷樹

康明斯電路，康明斯電路圖通過虛線，康明斯售后維修中心，新修的發電機為什么頻率過高，揚州柴油機維修，搖臂室的拆卸與安裝，專修柴油發動機的哪里好，帕金斯發動機維修哪里好，進口挖機發動機維修哪里好，進口挖機維修哪里好，沃爾沃挖掘發動機維修哪里好，沃爾沃挖掘維修哪里好，裝載機維修哪里好，裝載機發動機維修哪里好，徐工吊車修理哪里好

康明斯QSK78發動機346故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 346 電子控制模塊（ECM）斷電錯誤

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 346 PID: S253 SPN: 630 FMI: 12 指示燈: 黃色 SRT: QU-346	CM500 ECM 斷電內部數據存儲錯誤。這不是 CENSE™ 系統錯誤。	斷電數據丟失。斷電數據包括維護保養監測、當前的 CM500 ECM 和康明斯QSK78發動機增量時間、過去的故障數據。

康明斯QSK78發動機蓄電池電源和接地電路圖

電路圖描述

CM500 ECM 是一臺負責康明斯QSK78發動機控制、診斷和用戶特性的電腦。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

英國awen柴油動力有限公司寧波，perkins發電機550重量，英國柴油機perkins，英國珀金斯柴油機的故障代碼，，永康柴油機配件，油管接頭 柴油機氣門彈簧座 氣，玉柴天然氣發動機的ecu與ecm是，云內柴油電噴發動機流量計的位，徐工吊車發動機修理哪里好，寶馬格壓路機發動機維修哪里好，寶馬格bw226壓路機維修哪里好，進口帕金斯發動機總成維修哪里好，龍工855鏟車維修哪里好，龍工855鏟車發動機維修哪里好

康明斯QSK78發動機349故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 349 頻率油門電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 349 PID: P91 SPN: 191 FMI: 0 指示燈: 黃色 SRT: QU-349	在 OEM 接口線束的頻率油門信號觸針上檢測到的頻率高于標定的閾值。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。

康明斯QSK78發動機油門頻率電路圖

電路圖描述

頻率油門通過 OEM 線束與 OEM 接口線束將駕駛員的油門指令提供給 CM500 ECM。CM500 ECM 利用此信號來確定供油指令。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

造成卡特c16型柴油機啟動不了的，怎樣拆解液壓泵電機和做保養，增壓器 2806-e18tag1a，增壓器生產流程圖，浙江金華柴油機發電機組維修，浙江康明斯機械有限公司新產品，浙江專業修卡特發動機，鄭州鉑金斯發動機配件，沃爾沃挖機發動機維修哪里好，沃爾沃挖機維修哪里好，小松履帶式挖掘機維修哪里好，小松履帶式挖掘機發動機維修哪里好，卡特3126發動機維修哪里好，卡特挖掘機維修哪里好，卡特挖掘機發動機維修哪里好，雷沃裝載機fl955e維修哪里好

康明斯QSK78發動機384故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 384 乙醚噴射電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 384 PID: S237 SPN: 626 FMI: 11 指示燈: 黃色 SRT: QU-384	乙醚噴射電磁閥電路圖開路或者對康明斯QSK78發動機線束的乙醚噴射觸針短路。這不是CENSE™ 系統錯誤。	禁用乙醚噴射特性。

康明斯QSK78發動機乙醚噴射電磁閥電路圖

電路圖描述

乙醚噴射電磁閥是 CM500 ECM 用來控制乙醚噴射系統的裝置。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

鄭州帕金斯配件，鄭州帕金斯起動機價格，直噴道依茨1013發動機里有柴油，重柴康明斯nta855---g1型柴油機，重康k19.g6a張緊輪貨套，重慶 公司 氣缸罩蓋，雷沃裝載機fl955e發動機維修哪里好，雷沃裝載機發動機維修哪里好，雷沃裝載機維修哪里好，現代150-7挖機維修哪里好，現代150-7挖機發動機維修哪里好，現代挖機發動機維修哪里好，哪里有修進口柴油機的地方哪里好

康明斯QSK78發動機415故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 415 機油壓力 - 康明斯QSK78發動機保護

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 415 PID: P100 SPN: 100 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-415	檢測到非常低的機油壓力。康明斯QSK78發動機線束機油壓力信號觸針上的電壓信號指示機油壓力低于 83 kPa [12 psi] (600 rpm)、110 kPa [16 psi] (800 rpm)、138 kPa [20 psi] (1500 rpm) 以及 172 kPa [25 psi]（2100 rpm 以上）。這不是CENSE™ 系統錯誤。	報警后一段時間，標定設置功率逐漸下降、轉速下降和康明斯QSK78發動機停機。

康明斯QSK78發動機機油壓力電路圖

電路圖描述

CM500 ECM 利用機油壓力傳感器 (OPS) 監測機油壓力。CM500 ECM 監測信號觸針上的電壓并將其轉換成壓力值。CM500 ECM 將機油壓力值用于康明斯QSK78發動機保護系統。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-415 故障診斷樹

重慶ph柴油泵往油箱里進機油是，重慶康明斯6bt柴油機高壓油泵圖，重慶康明斯kta38-g2曲軸報價，重慶康明斯nct-29噴油器間隙怎，重慶康明斯發動機燃油過低是什，重慶康明斯發動機有限公司，龍工裝載機30維修哪里好，龍工裝載機發動機維修哪里好，寶馬壓路機維修哪里好，寶馬壓路機發動機維修哪里好，夏工挖掘機發動機維修哪里好，夏工挖掘機維修哪里好，彭浦推土機維修哪里好，彭浦推土機發動機維修哪里好

康明斯QSK78發動機422故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 422 冷卻液液位傳感器電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 422 PID: P111 SPN: 111 FMI: 2 指示燈: 黃色 SRT: QU-422	在 OEM 接口線束的冷卻液液位高和低信號觸針上同時檢測到電壓，或者在任一觸針上檢測不到電壓。這不是 CENSE™ 系統錯誤。	無康明斯QSK78發動機冷卻液液位保護。

康明斯QSK78發動機冷卻液液位傳感器電路圖

電路圖描述

冷卻液液位傳感器監測冷卻系統中的冷卻液液位，并將信息通過 OEM 線束傳送至 CM500 康明斯QSK78電子控制模塊 (ECM)。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃, 油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-422 故障診斷樹

重慶康明斯海水泵水崶.，重慶康明斯機電設備公司金華售，軸帶發電機并車，柱塞付的間隙是多少，裝帕金斯柴油發動機404d-22空氣，準同期并網后系統和發電機之間，專門修進口柴油電噴發動機的哪里好，大宇斗山挖機維修哪里好，大宇斗山挖機發動機維修哪里好，魯工裝載機發動機維修哪里好，魯工裝載機維修哪里好，斗山挖機維修發動機維修哪里好，斗山挖機維修哪里好，卡特純進口挖機維修哪里好

康明斯QSK78發動機423故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 423 正時油軌壓力在正常工作范圍內的誤差

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 423 PID: P156 SPN: 156 FMI: 2 指示燈: 黃色 SRT: QU-423	康明斯QSK78發動機鑰匙接通時，檢測到康明斯QSK78發動機線束的正時壓力信號觸針上電壓高于 1.83 VDC。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。

康明斯QSK78發動機正時油軌壓力傳感器電路圖

電路圖描述

正時油軌壓力傳感器通過康明斯QSK78發動機線束向 CM500 ECM 提供正時油軌壓力傳感器信號。CM500 ECM 利用正時油軌壓力傳感器信號監測從控制閥體輸送到噴油器正時油腔的正時燃油壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-423 故障診斷樹

自動轉換開關n極和主觸頭接觸的，自啟動跟ats區別，自啟動和ats區別，自啟動與自切換的區別，左渦輪散熱管密封膠圈 [G 康明斯電噴柴油發動機可以調油，卡特純進口挖機發動機維修哪里好，維修帕金斯發動機卡特哪里好，旋挖鉆機維修哪里好，旋挖鉆機發動機維修哪里好，湖南寶馬格bw226壓路機維修，湖南寶馬格壓路機維修，湖南寶馬格壓路機發動機維修，湖南寶馬格壓路機柴油機維修

康明斯QSK78發動機426故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 426 J1939 數據通信接口 不能傳輸

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 426 PID: S231 SPN: 639 FMI: 3 指示燈: 黃色 SRT: QU-426	J1939 數據通信接口電路圖上的數據通信錯誤。	無解決辦法。

康明斯QSK78發動機J1939 數據通信接口電路圖

電路圖描述

公共數據通信電路圖用于 INSITE™（零件號 3824801）與 ECM 之間的通信。公共數據通信接口還能用于與其它車載電子設備（如電子儀表板和其它設備）之間進行電子信息通信。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-426

康明電噴柴油機 通訊協議，康明斯電噴發動機故障，康明斯電噴系統組成部件，康明斯電子油門踏板常見故障，康明斯發電機185發動熄火，康明斯發電機故障維修技術，長沙寶馬格bw226壓路機維修，長沙寶馬格壓路機維修，長沙寶馬格壓路機發動機維修，長沙寶馬格壓路機柴油機維修，浙江寶馬格bw226壓路機維修，浙江寶馬格壓路機維修，浙江寶馬格壓路機發動機維修

，浙江寶馬格壓路機柴油機維修

康明斯QSK78發動機427故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 427 J1939 廣播數據丟失

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 427 PID: S231 SPN: 639 FMI: 9 指示燈: 黃色 SRT: QU-427	ECM 無法以適當速率通過 J1939 通信接口傳送信息。	無解決辦法。

康明斯QSK78發動機J1939 數據通信接口電路圖

電路圖描述

公共數據通信電路圖用于 INSITE™（零件號 3824801）與 ECM 之間的通信。公共數據通信接口還能用于與其它車載電子設備（如電子儀表板和其它設備）之間進行電子信息通信。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-427

康明斯發電機配件，康明斯發電機維修保養手冊，康明斯發電機組故障代碼查詢，康明斯發電機組恒溫器在什么地，康明斯發動機 stc，康明斯發動機qsk60是不是高壓共，寧波寶馬格bw226壓路機維修，寧波寶馬格壓路機維修，寧波寶馬格壓路機發動機維修，寧波寶馬格壓路機柴油機維修，哪里有寶馬格bw226壓路機維修，哪里有寶馬格壓路機維修，哪里有寶馬格壓路機發動機維修

康明斯QSK78發動機431故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 431 怠速有效開關電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 431 PID: S231 SPN: 091 FMI: 2 指示燈: 黃色 SRT: QU-431	在 OEM 線束的怠速有效非怠速和怠速信號觸針上同時檢測到電壓，或者在任一觸針上檢測不到電壓。這不是 CENSE™ 系統錯誤。	對性能沒有影響。

康明斯QSK78發動機怠速有效開關電路圖

電路圖描述

怠速有效信號在 CM500 ECM 檢測到不正確的有效信號時禁用油門控制，這是一個安全特性。怠速有效開關通過 OEM 線束和 OEM 接口線束向 CM500 ECM 提供怠速和非怠速有效信號。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-431 故障診斷樹

康明斯發動機柴油泵，康明斯發動機柴油泵分解圖，康明斯發動機傳感器的檢測，康明斯發動機打不開增壓器，康明斯發動機的活塞是不是加大，康明斯發動機的減速馬達報價，ats和自啟動，ats有自啟動功能嗎，哪里有寶馬格壓路機柴油機維修，寶馬格bw226壓路機維修哪里好，寶馬格壓路機維修哪里好，寶馬格壓路機發動機維修哪里好，寶馬格壓路機柴油機維修哪里好，湖南寶馬壓路機維修

康明斯QSK78發動機432故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 432 CELECT™ 型油門踏板

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 432 PID: P091 SPN: 091 FMI: 13 指示燈: 紅色 SRT: QU-432	當 OEM 線束的油門位置信號觸針上的電壓指示踏板未處于怠速時 OEM 線束的怠速有效開關非怠速信號觸針上能檢測到電壓，或者當 OEM 線束的油門位置信號觸針上的電壓指示踏板靜止時 OEM 線束的怠速有效開關非怠速信號觸針上能檢測到電壓。這不是CENSE™ 系統錯誤。	康明斯QSK78發動機缺省值為 0% 油門開度。

康明斯QSK78發動機CELECT™ 型油門踏板

電路圖描述

油門踏板通過 OEM 線束和 OEM 接口線束向 CM500 ECM 提供駕駛員油門指令。CM500 ECM 利用此信號來確定燃油油軌執行器閥的供油指令。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-432 故障診斷樹

康明斯發動機的暖氣閥在那，康明斯發動機電控系統，康明斯發動機電路圖，康明斯發動機電氣原理圖，康明斯發動機反水案例，康明斯發動機負載達到100%是怎，康明斯發動機高速運轉下突然熄，湖南挖掘機維修，湖南長沙挖機維修，湖南斗山挖機維修，湖南發電機維修  衡陽，湖南液壓挖掘機維修專家，湖南寶馬格bw226壓路機電路維修，湖南懷化市裝載機維修，湖南株洲發電機維修

康明斯QSK78發動機441故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 441 無開關蓄電池電源電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 441 PID: P168 SPN: 168 FMI: 1 指示燈: 無 SRT: QU-441	檢測到 CM500 ECM 上蓄電池電壓低于 12 VDC。這不是 CENSE™ 系統錯誤。	CM500 ECM 電壓電源接近將會出現意外運轉的水平。

康明斯QSK78發動機無開關蓄電池電源電路圖

電路圖描述

CM500 ECM 通過 OEM 線束和康明斯QSK78發動機線束接收無開關蓄電池電壓。OEM 接口線束的無開關蓄電池導線中有兩個個串聯式 10 安培保險絲，以保護 CM500 ECM。康明斯QSK78發動機線束中的蓄電池回路導線連至康明斯QSK78發動機缸體接地。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-441 故障診斷樹

康明斯發動機故障打不著火，40662a-ta855-g1重慶康明斯發動，41158057，4132f067 機油泵，450kw康明斯發電機油壓低停機故，4993343，浙江寶馬壓路機維修，浙江挖掘機維修，長沙挖機維修，浙江斗山挖機維修，發電機維修  衡陽

康明斯發動機442故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 442 無開關蓄電池電源電路圖

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 442 PID: P168 SPN: 168 FMI: 0 指示燈: 黃色 SRT: QU-442	檢測到 CM500 ECM 上蓄電池電壓高于 38 VDC。這不是 CENSE™ 系統錯誤。	CM500 ECM 將會發生損壞。

康明斯QSK78發動機無開關蓄電池電源電路圖

電路圖描述

CM500 ECM 通過 OEM 線束和康明斯QSK78發動機線束接收無開關蓄電池電壓。OEM 接口線束的無開關蓄電池導線中有兩個個串聯式 10 安培保險絲，以保護 CM500 ECM。康明斯QSK78發動機線束中的蓄電池回路導線連至康明斯QSK78發動機缸體接地。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-442 故障診斷樹

4缸發動機4氣門怎麼調，6.7柴油發動機，6b燃機輔助霧化空氣泵皮帶540l，702活塞，8缸氣門間隙調整方法，浙江液壓挖掘機維修專家，浙江寶馬格bw226壓路機電路維修，懷化市裝載機維修，株洲發電機維修，寧波寶馬壓路機維修，寧波挖掘機維修，寧波斗山挖機維修，寧波液壓挖掘機維修專家，寧波寶馬格bw226壓路機電路維修，寧波市裝載機維修，寧波發電機維修

康明斯QSK78發動機446故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 446 RS422 通信故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 446 PID: 無 SPN: 無 FMI: 31 指示燈: 無 SRT: 無	參考《OEM 系統故障判斷和排除手冊》。	無解決辦法。

康明斯QSK78發動機RS422 通信電路圖

電路圖描述

參考《OEM 系統故障判斷和排除手冊》。

部件位置

參考《OEM 系統故障判斷和排除手冊》。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-446 故障診斷樹

caterpillar柴油發電機價格，cat柴油機維修資格證，發動機維修， cat發動機系統操作、測試與調整，cat配件162-3906是用在什么型號，哪里有寶馬壓路機維修，哪里有挖掘機維修，長沙哪里有挖機維修，哪里有斗山挖機維修，發電機維修  衡陽哪里有，哪里有液壓挖掘機維修專家，哪里有寶馬格bw226壓路機電路維修，懷化市哪里有裝載機維修，株洲哪里有發電機維修

康明斯QSK78發動機447故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 447 不支持遠程過程調用 (RPC) 編號

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 447 PID: 無 SPN: 無 FMI: 31 指示燈: 無 SRT: 無	不支持 RPC（遠程過程調用）編號..	無解決辦法。

康明斯QSK78發動機RS422 通信電路圖

電路圖描述

參考《OEM 系統故障判斷和排除手冊》。

部件位置

參考《OEM 系統故障判斷和排除手冊》。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-447 故障診斷樹

ch11486，cm2150，cm2220 an電器接線圖，cummins 3819624，cv20948空氣濾清器，寶馬壓路機維修哪里好，挖掘機維修哪里好，長沙挖機維修哪里好，斗山挖機維修哪里好，發電機維修  衡陽哪里好，液壓挖掘機維修專家哪里好，寶馬格bw226路機電路維修哪里好，懷化市裝載機維修哪里好，株洲發電機維修哪里好，寶馬壓路機維修在哪里，挖掘機維修在哪里

康明斯QSK78發動機448故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 448 遠程過程調用 (RPC) 幅度不匹配

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 448 PID: 無 SPN: 無 FMI: 31 指示燈: 無 SRT: 無	RPC（遠程過程調用）幅度不匹配。	無解決辦法。

康明斯QSK78發動機RS422 通信電路圖

電路圖描述

參考《OEM 系統故障判斷和排除手冊》。

部件位置

參考《OEM 系統故障判斷和排除手冊》。

參考康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 t05-448 故障診斷樹

d2842le213三濾，d683柴油機排氣管出口墊片3921，dorman發電機，ecm 點火開關電源，ecm ecu，ecm 救生艇釋放回收電機控制盤，ecm電機是什么意思，p88e，perkins 4缸柴油發動機，長沙挖機維修在哪里，斗山挖機維修在哪里，發電機維修  衡陽在哪里，液壓挖掘機維修專家在哪里，寶馬格bw226壓路機電路維修在哪里，懷化市裝載機維修在哪里，株洲發電機維修在哪里

康明斯QSK78發動機451故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 451 燃油壓力傳感器高壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 451 PID: P157 SPN: 157 FMI: 3 指示燈: 紅色 SRT: QU-451	檢測到康明斯QSK78發動機線束的油軌壓力傳感器信號觸針上電壓高于 4.78 VDC。這不是 CENSE™ 系統錯誤。	根據標定，康明斯QSK78發動機將停機或功率下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78發動機燃油油軌壓力傳感器電路圖

電路圖描述

燃油油軌壓力傳感器通過康明斯QSK78發動機線束向 CM500 ECM 提供燃油油軌壓力傳感器信號。CM500 ECM 利用燃油油軌壓力傳感器信號監測從控制閥體輸送到噴油器計量油腔的油軌燃油壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-451

perkins 110-44t/1104d-e44t發，perkins 1104d，perkins 1606a耗油量，perkins rs51276，perkins 柴油格，湖南工程機械發動機維修，湖南平地機康明斯維修，湖南平地機康明斯發動機維修，湖南小松挖掘機發動機維修，湖南山推壓路機維修，湖南山推壓路機發動機維修，湖南三一車載泵道依茨發動機維修

康明斯QSK78發動機452故障代碼維修技術資料查詢與解決方法

康明斯QSK78發動機故障代碼維修技術資料查詢與解決方法 452 燃油壓力傳感器低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
故障康明斯QSK78發動機故障代碼: 452 PID: P157 SPN: 157 FMI: 4 指示燈: 紅色 SRT: QU-452	檢測到康明斯QSK78發動機線束的油軌壓力傳感器信號觸針上電壓低于 0.15 VDC。這不是 CENSE™ 系統錯誤。	根據標定，康明斯QSK78發動機將停機或功率下降，或 CM500 ECM 不采取任何操作。

康明斯QSK78發動機燃油油軌壓力傳感器電路圖

電路圖描述

燃油油軌壓力傳感器通過康明斯QSK78發動機線束向 CM500 ECM 提供燃油油軌壓力傳感器信號。CM500 ECM 利用燃油油軌壓力傳感器信號監測從控制閥體輸送到噴油器計量油腔的油軌燃油壓力。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考故障康明斯QSK78發動機故障代碼故障診斷樹 t05-452

perkins 充電機，perkins 發動機 有沒有2400kw，perkins 節溫器，perkins1006，2652c117，2674a209，2674a223，2674a256，2674a347，2674a376增壓器，湖南三一車載泵道依茨維修，湖南車載泵道依茨發動機維修，湖南道依茨發動機維修，湖南Perkins1300系列發動機維修，湖南Perkins1300發動機維修，湖南道依茨單體泵調速器，湖南沃爾沃柴油發動機維修
